Der Inhalt dieser Seite ist weitgehend identisch mit der in BassCADe
mitgelieferten BASS.HLP-Datei. Da das alte (RTF-basierte)
Microsoft-Helpfile-Format nicht mehr Standard-Bestandteil der
Windows-Installation ist, wird neben der offline-verfügbaren
HELP-Datei zusätzlich diese Version in Standard-HTML zur Verfügung
gestellt.
Wie auch im Programm selbst gilt: Alle Angaben in dieser Hilfe-Datei
sind urheberrechtlich geschützt, sie dürfen nicht ohne die
ausdrückliche, schriftliche Erlaubnis des Autors woanders
veröffentlich, kopiert oder auf anderem Wege verbreitet werden!
BassCADe eignet sich zur Simulation von offenen, geschlossenen und
Bassreflex-Gehäusen, geschlossenen und ventilierten Bandpässen,
passiven Filtern wie Hoch-, Tief- und Bandpässen diverser Güten und
Ordnungen.
Auch viele andere nützlichen Sachen kann es errechnen. So ist die
Berechnung von Hornvorsätzen, Impedanzlinearisierungen und die
Ermittlung der TSPs von Lautsprechern möglich.
Der Hauptvorteil von BassCADe ist die sehr übersichtliche und
leichte Handhabung, die ich bei anderen Programmen oft vermisst
habe. (TSPs eintippen, und einfach lossimulieren...)
Das war auch der Anreiz, dieses Programm zu schreiben. Startpunkt
war 1996. Der Name (BassCADe anstatt früher BassCAD) ist zur
Unterscheidung zwischen diesem und dem gleichnamigen
Shareware-Programm eines schwedischen Entwicklers. Zur
Dezimaltrennung der Zahlen kann man wie gewohnt ein Komma oder wie
im engl. Sprachraum den Punkt verwenden.
In jedem Fenster haben alle Buttons immer die folgende Bedeutung:
Systemvoraussetzungen :
Minimum:
80486-DX oder höher und kompatibel dazu (Koprozessor wird
unterstützt, sonst emuliert)
Windows 95/98/ME, NT4 / 2000 / XP / Vista / 7 / 8 / 10 / 11
aktuelle CPU mit mindestens 2 GHz. Nur ein Kern des Prozessors
wird verwendet.
Windows XP, Windows 7 oder Windows 10 im klassischem
Windows-Stil
in einem 32-Bit-System läuft es schneller als emuliert unter
einem 64-Bit Betriebssystem
schnelle SSD Platte für zügiges Einlesen aller
Treiber-Dateien für die anschließende Suche
Bildschirmauflösung 1920 x 1080 oder mehr bei entsprechender
Bildschirmgröße
Für die Benutzung unter Linux gelten die gleichen
Hardware-Voraussetzungen, für Details bitte in die mitgelieferte
Text-Datei schauen.
Um den Einstieg bzw. den Umgang mit dieser Software zu erleichtern
habe ich 2 Beispielbeschreibungen angelegt:
carsubsimulation.pdf:
Wie entwickelt man einen Car-HiFi-Subwoofer?: mit Chassissuche,
Reflex-Simulation, Reflexrohr-Umrechnung, Gehäusedimensionierung
filtersimulation.pdf:
In welcher Reihenfolge simuliere ich was bei passiven
Frequenzweichen (Messdaten, Impedanzkorrektur, Dämpfung, EQ, HP)
und was exportiere ich wohin?
Startfenster
Nach dem Start erscheint das Hauptfenster: Hier wählt man das Modul
aus, das man benutzen möchte. Mit Version 3.5 wurde das Hauptfenster
komplett überarbeitet. Alle Module lassen sich über das Menü
starten, einige auch über die Buttons im Fenster.
Die Hauptaufgabe dieses Fenster ist, übersichtlich exportierte Daten
zu zeigen, die in mehreren Modulen verwendet werden. Das geschieht
über 4 wählbare Panels. Zusätzlich kann auch der alte View der
Vorgängerversionen benutzt werden.
Panels:
Übersicht über die 6 Messdatenimporte (3 Freqenzgänge, 3
Impedanzverläufe)
Start-Panel: TSP und andere Lautsprecher-Daten, sowie Infos
(Empfehlungen) zum derzeit eingestellten Lautsprecher
Übersicht über die 6 Exporte der Boxensimulationen
(Frequenzgänge)
Eingangsdaten für die Filtersimulationen: Was (EQ, Dämpfung,
Impedanzkorrektur) steht in welchem Modul (TP, BP, HP, EQ) zur
Verfügung? Gesamtweiche: Was wurde aus jedem Filtermodul (TP,
BP, HP) für die Gesamtweichensimulation exportiert?
Übersicht über aller (max. 12) Schritte jedes
RC-Filter-Exports (Ein Schritt basiert dann auf dem vorherigen.)
Um das jeweilige Modul zu starten, können die folgenden Buttons
verwendet werden:
Im Menü Optionen kann man das Programm (u.a. auch dieses
Hauptfenster) anpassen.
Seit Version 3.2.1 führt ein Assistent für einige typische
Anwendungen durch das Programm. Hat jemand keinen Plan, sollte er
ihn mal probieren.
Typisch würde man zuerst die Lautsprecherdaten (TSPs) eingeben:
Eingabe der Chassisdaten Danach kann man sich Empfehlungen geben
lassen: Gehäuse-Tipp
Abhängig von den Empfehlungen, wählt man ein geeignetes System aus.
möglich sind:
geschlossen
Bassreflex
geschlossener Bandpass
Ventilierter Bandpass
offene Gehäuse
Exponential Horn
Transmissionline

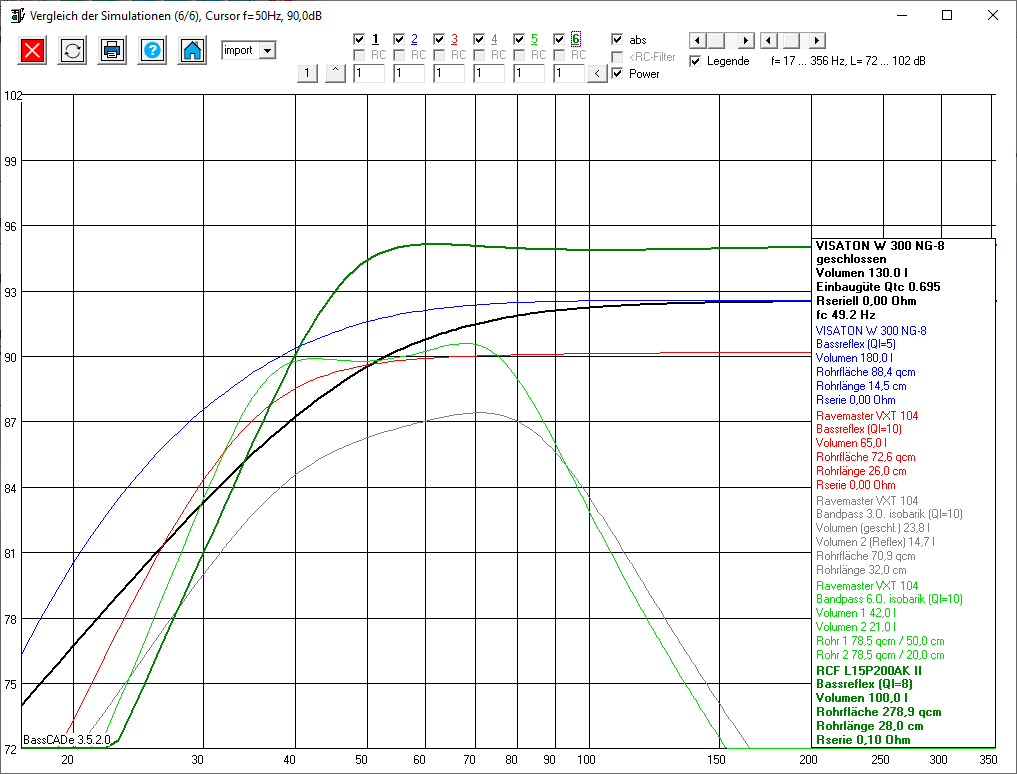

Bis zu 6 verschiedene Simulationen können hier exportiert und
anschließend auch gleichzeitig dargestellt werden. Das geschieht im
Modul "Vergleich der Simulationen"
Die aus den Simulationen erhaltenen Volumen kann man nun eingeben
und daran die Gehäusemaße der Box errechnen.
Quader Standbox
Pult / Trapez (Car-Sub)
Pyramidenform
Zylindergehäuse
Will man eine komplette Box mit passiven Frequenzweichen bauen, kann
man sich hier die nötigen Werte berechnen lassen.
Tiefpass
Bandpass
Hochpass
Gesamtweiche
Trimode-Weiche
Impedanzkorrektur
Frequenzgangkorrektur (EQ)
Pegelreduzierung (mit Abschätzung der Hochtonleistung)
Elektrische Zusammenschaltung mehrerer Lautsprecher und
Kabelverluste
Verkabelung und Dimensionierung von Car-HiFi-Kabeln
Spulen selber wickeln
Inhalte der Config-Dateien anzeigen
Einlesen von Impedanz- und Pegelmessungen
Zusätzlich gibt es zahlreiche Elektronik-Berechnungsmöglichkeiten:
Mit der Auswahl "Background" kann man dieses Startfenster
verkleinern, um den Bildschirm besser nutzen zu können.
Das verkleinerte Hauptfenster bleibt dann aber vor allen anderen
BassCADe-Fenstern im Vordergrund. Nur das große Startfenster
verschwindet bei Bedarf in den Hintergrund.
Auto-Panel hilft, um je nach Programmnutzung immer das relevante
Panel im Hauptfenster automatisch anzuzeigen.
Eingabe der Chassisdaten
Für eine sinnvolle Simulation sind die richtigen Parameter
notwendig. Diese Chassis-Daten, die Thiele-Small-Parameter (TSPs)
genannt werden, charakterisieren den Lautsprecher und sein
Verhalten. 08/15-Angaben wie Korbdurchmesser, Maximalleistung
und Schalldruck sagen allein nichts über die Gehäuseeignung des
Tieftöners aus. Dazu sind zumindest die wichtigsten Parameter Qts,
Vas und fs nötig. Diese 3 reichen für eine Gehäuse-Simulation aus.
Besser sind aber mehr.
Mit dem Anklicken des Buttons hinter der jeweiligen Güte wird diese
aus den anderen beiden (Je nachdem Qms, Qes, Qts) errechnet. Ist nur
die Gesamtgüte Qts bekannt, werden Qes und Qms abgeschätzt, wenn man
auf den größeren Button daneben klickt. Angenommen wird dann eine
mechanische Güte Qms=5. Praktisch liegt sie meist zwischen 1...20
Mit der Auswahl "nutze Qes/Qms" kann man wählen, wie in den
Simulationsmodulen offen, geschlossen, Bassreflex gerechnet werden
soll. Wählt man sie nicht an, wird die Abschätzung der Güte bei
höherem Serienwiderstand ungenauer. (wie bisher wird allein mit dem
Qts-Wert gerechnet) Hat man die 3 Güten genau, kann man auch mit
diesen beiden getrennt rechnen lassen. Liegen beide nicht weit
auseinander ist das empfehlenswert. (Abweichung in % ist angeben)
Dann werden Qes und Qms in der Simulation verwendet.
Nicht vergessen, auch etwas beim Firmennamen und Typ einzutragen!
Die Eingabe beim Kommentar ist freiwillig für zusätzliche Infos.
Qts (ohne Einheit)
Die elektr. Güte Qes gibt das Verhältnis der Überhöhung an der
Impedanzspitze bei der Freiluftresonanzfrequenz an.
Je kleiner die Überhöhung, desto größer die Dämpfung und umso
geringer die Güte. Die Gesamtgüte Qts hängt direkt von der
elektrischen Qes und der mechanischen Güte Qms ab, so dass auch,
wenn 2 beliebige Güten gegeben sind, man den dritten berechnen
lassen kann. Die mech. Güte Qms kann hier festgelegt werden, wird
aber aus Qts und Qes berechnet und unten nochmals ausgegeben. Für
die reinen Gehäuse-Simulationen (ohne R) ist der Qts-Wert
entscheident. Er liegt typisch im Bereich von 0,15 bis 1,5.
fs (in Hertz / Hz)
Jeder dynamische Lautsprecher besitzt eine Resonanzfrequenz fs. Je
schwerer die Membran und je weicher die Aufhängung desto geringer
ist sie. Durch Verringern des Volumens in Gehäusen steigt die
Resonanzfrequenz und die Güte an. Die Resonanzfrequenz von
Basslautsprechern liegt im Bereich von 15 - 100 Hz.
Vas (in Liter / l)
Das Verhalten und vor allem die Größe wird bestimmt durch das
Äquivalenzvolumen Vas. Je größer und schwerer die Membran, desto
größer ist auch Vas und damit das benötigte Volumen der
Lautsprecherbox. Der Vas-Wert ist ein Indiz für das spätere
Innenvolumen, nur in Verbindung mit fs und Qts lässt sich jedoch
eine sinnvolle Abschätzung treffen.
Re (in Ohm)
Der Gleichstrom-Widerstand ist der ohmsche (und damit minimale)
Widerstand der Schwingspule. Er ist wichtig für die
Filterberechnungen der Frequenzweiche. Die typische, gerundete
Gesamtimpedanz (4 Ohm, 8 Ohm) liegt meist etwa 20% über dem Re-Wert.
d (in Zentimeter / cm)
Der Membrandurchmesser bezieht sich nur auf die Membran und etwa 1/2
bis 2/3 der Sicke, da nur diese Teile sich bewegen. So besitzt ein
30 cm (12") Chassis nur einen reinen Membrandurchmesser von etwa 25
cm. Der Membrandurchmesser kennzeichnet die Fläche der Membran (Sd
wird auch angezeigt) und so indirekt auch den Wirkungsgrad. Hat man
nur eine Angabe zur Fläche, kann man diese nachdem man die Box links
daneben anwählt, auch direkt eingeben, der Durchmesser wird dann
berechnet. Der Wirkungsgrad und Kennschalldruck SPL in dB wird aus
Qes, Vas und fs und diversen Konstanten berechnet.
V (in Liter / l)
Das Chassis-Eigenvolumen gibt an, welches Volumen der Korb, der
Antrieb und der Membran-Kegel einnimmt, da dieser Inhalt der Box
beim normalen Einbau "verloren geht".
Über Zylinder- und Kegelstumpf-Näherungen kann es errechnet werden.
Damit liegen die Ergebnisse, besonders bei großen Körben und
niedrigen Volumen näher an den Simulationen. Dieser Wert wird selten
angegeben, so kommt man um eine Näherungen kaum herum. Das
Chassis-Eigenvolumen wird teilweise auch als Luftverdrängungsvolumen
(im englischsprachigen Raum Displacement) bezeichnet. Je nach
Lautsprecher sind es bei normalen Einbau meist 0,2 - 10 Liter, eine
Berechnung und Simulation ist auch ohne diesen Wert möglich. Wird
der Korb nach außen befestigt, wie bei Show-Einbauten oft zu sehen,
wird dieses Volumen negativ, da durch den Kegel akustisch in der Box
mehr zur Verfügung steht.
Le (in uH / µH)
Die Chassis-Induktivität (also der Spule selbst) sorgt für einen
Anstieg des Widerstands bei hohen Frequenzen. Dieser Wert wird bei 1
kHz gemessen. Dieser Wert wird bei der Frequenzweichenberechnung
(Impedanzkorrektur) benötigt. (Impedanzkorrektur) 1 mH sind 1000 uH
(=1000 µH)
Pmax (in Watt / W)
Die maximale RMS- oder Nennleistung gibt die Belastbarkeit des
Lautsprechers an. Mit hoher Leistung steigt auch der Widerstand
durch die Erwärmung. Dieser Wert wird teilweise bei der
Frequenzweichenberechnung benötigt.
Es kann auch ein weiterer Parameter z.B. Xmax (+/- -Wert) mit
gespeichert werden.
Die Parameter des Lautsprechers selbst (im Programm meist als
Chassis bezeichnet) können auch in einer ANSI-Datei gespeichert und
wieder geladen werden. Aber im Internet wird eine ZIP-Datei zum
Download angeboten, die einige dieser Datensätze enthält.
Auch besteht die Möglichkeit, die TSPs, die mit den Programmen
AJ-Horn, WinISD oder WinISDpro gespeichert wurden, zu importieren.
Die Anzahl der Datensätze lokal (Unterordner TSP) und im Internet
können mit der Update-Funktion im Optionsmenü ermittel werden.
(Optionen)
Um einen Lautsprecher auszuwählen kann man auch unter allen
gespeicherten TSP-Daten suchen. Dazu den suchen-Button (Lupe)
klicken. Nun werden alle Dateien im Programmordner und darunter nach
bcd-Dateien durchsucht. Das Ergebnis steht dann rechts, nun kann man
nach allen Parametern selektieren. Die einzelnen Werte werden
UND-verknüpft.
Man kann sich die Resultate auch in einer Tabelle ausgeben lassen.
Klickt man einen Wert in der Tabelle an, wird der Eintrag in der
Liste rechts angezeigt. Klickt man dort auf den Eintrag, werden alle
Werte dieses Lautsprechers übernommen. Ein Doppelklick in der
Tabelle ändert die Reihenfolge dort. Je nach Spalte wird nach
letzter Reihenfolge umsortiert. (zuerst aufsteigend, bei
wiederholtem Klick auf die gleiche Spalte umgekehrt.) Die Nummer
links in der Tabelle stimmt aber immer mit dem Eintrag in der
rechten Liste überein.
Die Suchangaben können für die spätere Nutzung auch gespeichert
werden. Eine zusätzliche Möglichkeit für eine solche Speicherung ist
der ADD-Filter. In diesem werden beim Laden nur die gespeicherten
Parameter hinzugefügt, die nicht gespeicherten ignoriert. So kann
man nacheinander einzelne Filter nach Durchmesser, Impedanz etc.
hinzufügen.
Jede Filterdatei wird zu einem ADD-Filter, wenn sie so gespeichert
wurde oder beim Laden die Add-Option aktiviert ist. (&-Häkchen)
Unter dem letzten Punkt kann man nach jedem der folgenden Parameter
filtern:
SPL (dB): kalkulierter Referenzschalldruckpegel in dB(1W, 1m)
Le (µH): Schwingspulen-Induktivität in Mikro-Henry
VLs (l): Eigenvolumen des Lautsprechers in Liter
Qes: elektrische Güte
Qms: mechanische Güte
Mms (g): dynamische Membranmasse in Gramm
Rms (kg/s): mechanische Verluste
Cms (mm/N) mech. Nachgiebigkeit
BL (N/A): Kraftfaktor bzw. Wandlerkonstante
Xmax (mm): max. lineare Auslenkung in Millimeter (nur bei
Treibern mit angegebenen Xmax-Wert)
Xmax /? (mm): max. lineare Auslenkung in Millimeter (bei
Treibern, die Xmax-Bedingung erfüllen, aber auch alle Treiber
mit undefiniertem Xmax)
Vbcont (l): Benötigtes Volumen in geschlossener Box für
Butterworth-Abstimmung (Qtc=0,707)
f3cont=fc (Hz): Erreichte untere Grenzfrequenz (-3dB) bei
geschlossener Box in Butterworth-Abstimmung (identisch zu
Einbau-Resonanzfrequenz fc)
Vbreflex (l): Benötigtes Volumen in Litern im
Bassreflex-Gehäuse (entspricht Wert im BR-Modul unter Tipp)
Lrreflex (cm): Benötigte Reflexrohr-Länge bei obigem Volumen
und einem Durchmesser von 10 cm.
f3reflex (Hz): Erreichte untere Grenzfrequenz (-3dB) bei oben
berechnetem Bassreflex-Gehäuse (Volumen, Rohr)
Wird mehr als ein Suchlauf benötigt, z.B. wenn nach EBP und SPL
gefiltert werden soll, dann kann mit einer iteratitven Suche
gearbeitet werden. Dann werden alle Suchergebnisse mit dem Button
"save" gespeichert und nur diese werden mit Anwahl von
"Resultat" bei der nächten Suche verwendet. Man kann das Ergebnis
nur speichern, wenn die Anzahl der Treffer 1000 nicht übersteigt.
Anschließend lässt sich die Anzahl der Ergebnisse mit jedem Suchlauf
weiter einengen. Die zuvor benutzen Filterparameter werden mit einem
Rechtsklick auf "Resultat" angezeigt.
Es können bis zu 9 Favoriten gespeichert werden. Zum Hinzufügen des
aktuellen Treibers auf den grauen Stern (mit dem Plus) klicken. Ist
der dargestellte Treiber bereits Favorit, wird das durch einen
gelben Stern als Icon angezeigt. Wird dieser angeklickt, entfernt
man den aktuellen Treiber aus der Favoritenliste. Alle Favoriten
werden in einer Tabelle dargestellt, die mit dem Button rechts
daneben (gelber Stern mt Liste) ein- und ausgeschaltet werden kann.
Mit anklicken des Treibers in der Tabelle werden die Daten dann oben
übernommen.
Nach Eingabe aller Parameter werden die Daten mit "OK" übernommen.
Nun können sie in den Berechnungen und Simulationen benutzt werden.
Empfehlung
Wer anhand der Chassis-Daten nicht weiß, was sich daraus für ein
Boxentyp empfiehlt, kann sich hier Anregungen geben lassen. BassCADe
benutzt Fuzzy-Logic, um eine Empfehlung zu treffen.
Je nach Chassis kann auch eine ungeeignet erscheinende Kombination
möglich sein, aber üblicherweise benötigt man z.B. ein riesiges
Volumen für ungeeignete Kombinationen zwischen Lautsprecher-Chassis
und -Gehäuse.
Die Bewertung der Eignung für die unterschiedlichen Boxentypen
erfolgt an Hand der wichtigsten TSPs und deren Plausibilität.
- geschlossene Lautsprecher besitzen ein Innenvolumen und sind dicht
- Bassreflex-Boxen sind geschlossene Boxen mit einem definiertem
Resonanz-Rohr
- geschl. Bandpässe geben ihren Schall ausschließlich durch ein Rohr
oder einen Tunnel ab
- Ventilierte Bandpässe besitzen 2 Rohre und 2 Reflexvolumen.
- das Exponentialhorn erhöht den Wirkungsgrad durch "Bündelung" des
Schalls
- eine offene Box ist nicht komplett geschlossen, sie hat nur eine
Schallwand
- Ein Transmissionline-System gibt den rückwärtigen Schall durch
einen Tunnel phasenverschoben wieder aus.
- Als Free-Air werden Subwoofer bezeichnet die ein großes undichtes
Gehäuse (Kofferraum) nutzen.
als Richtwerte gelten unter anderem folgende Angaben:
- für geschlossene Boxen muss die Gesamtgüte Qts zwischen 0,4 und
0,6 sein
- für Reflexgehäuse sind Qts-Werte zwischen 0,32 und 0,42 nötig
- für Bandpässe muss der EBP zwischen 40 und 80 sein, bei etwa
gleichem Qts wie BR
- für Hornsysteme werden sehr niedrige Güten Qts von 0,2...0,3
benötigt
- Free-Airs können je nach gewünschter Abstimmung auch Güten von
0,5...0,8 haben.
- für Transmissionlines sind Qts zwischen 0,3...0,55 und EBP-Werte
um 40 sinnvoll
Für die Free-Air-Varianten kann man das Kofferraumvolumen wählen,
worauf sich die Einbaugüte und neue Resonanzfrequenz ergibt.
Hinweis:
Man kann direkt auf die Empfehlung (Text) klicken, um das zugehörige
Modul direkt zu starten und das Empfehlungsmodul zu schließen.
Auch eine Abschätzung der Eignung für den Mitteltonbereich ist
möglich. Je größer der Lautsprecherdurchmesser und je größer die
Induktivität der Wicklung, desto ungeeigneter ist der Treiber.
Offene Gehäuse
Um es vorweg zu sagen: Offene Gehäuse sind immer ein Kompromiss,
wenn sich andere Gehäusearten mit dem Chassis nicht umsetzen lassen.
(z.B. Qts > 0.8) High-fidel sind sie jedoch nicht. Trotzdem kann
es gewollt sein, sie einzusetzen, z.B. bei Dipolen.
Da Lautsprecher ohne abgeschlossenes Gehäuse einen akustischen
Kurzschluss aufweisen, würden sie keinen Bass wiedergeben. Wählt man
den Abstand zwischen Vorder- und Rückseite der Membran entsprechend
groß, liegt die untere Grenzfrequenz der Konstruktion ausreichend
tief. Damit hängt der Frequenzgang direkt vom Chassis und den
Schallwand-Abmessungen ab. Auch hat der umgebende Raum nun einen
sehr starken Einfluss auf die Basswiedergabe.
Um eine untere Grenzfrequenz von 40 Hz zu erreichen, benötigt man
eine Schallwand, deren Ausdehnung um das Chassis herum mehr als 2
Meter in jede Richtung aufweist.
Offene Boxen verwendet man deshalb z.B., um mit großen Chassis (z.B.
zwei 30 cm / 12") auf erträgliche Gehäusegrößen (<100 Liter) zu
kommen. Um dann trotzdem einigermaßen (tiefen) Bass zu bekommen,
sind große Abstände zwischen Membran-Vorder- und Rückseite und eine
höhere Gesamtgüte (z.B. Qts=1) notwendig. Diese Güte dient dazu, den
Pegel im unterem Bereich stärker anzuheben. Nachteilig ist neben dem
"dünnen" Bass die geringere Belastbarkeit des Lautsprechers, da die
Membran von keinem Luftvolumen mehr gebremst wird.
Bei normalen Gehäusegrößen (100...200 l), die etwa 1m Abstand
zwischen beiden Membranseiten haben, sind etwas höhere
Resonanzfrequenzen (um 40...60 Hz) sinnvoll, die PA-Chassis mit
höherem Wirkungsgrad fast immer besitzen.
Leider ist aufgrund höherer Güten die Präzision der
Lautsprecherboxen nicht so gut, was aber bei kleineren,
wirkungsgradstärkeren und so lauten Boxen oft in Kauf genommen wird.
Der kürzeste Abstand zwischen den beiden Membranseiten sollte an
zwei Seiten der Schallwand gleich groß sein, d.h. die Box muss
symmetrisch aufgebaut werden, damit das Ergebnis nicht allzu stark
von der Simulation abweicht.
Um die 2 Abstände entsprechend groß zu bekommen (z.B. 2 m), wären
riesige Wände oder Boxen notwendig. Durch Kammern / Tunnel im
Inneren kann man den Abstand, der den Druckausgleich herbeiführt,
weiter steigern.
Aber, um keine Probleme zu bekommen, muss der Querschnitt mindestens
der Membranfläche entsprechen, d.h. bei 2 Chassis a 38 cm / 15"
schon etwa 2000 cm², also 50 x 40 cm. Meist genügen 2 zusätzliche
Trennwände im Inneren, während ein runder Ausschnitt (hier d= 50 cm)
in der Mitte hinten offen bleibt.
Durch das Einsetzen eines Ohmschen Widerstandes in Reihe zum
Lautsprecher, lässt sich die Güte verändern und so auch die
Abstimmung leicht verändern. Dadurch sinkt aber der Wirkungsgrad
weiter. Der maximal zulässige Widerstand ist hier doppelt so groß
wie der DC-Widerstand vom Lautsprecher (Re) selbst.
Mit dem Mouse-Cursor kann man sich im unteren Diagramm die Position
(Frequenz, Pegel) in der Titelleiste anzeigen lassen. Bei
gleichzeitigen Mausklick wird dann der relative Boxenpegel der
Abstimmung bei der gewählten Frequenz angezeigt.
Wird eine geeignete Simulation angezeigt, kann man diese Werte in
einen der 6 Datensätze kopieren (#1...#6). Diese Simulation kann
dann unter den Punkt Vergleich der Simulationen mit anderen
exportierten Datensätzen auch aus anderen Modulen angezeigt werden.
Zusätzlich lässt sich der Frequenzgang (Amplitudenverlauf) mit
Beschreibung und Chassis in ANSI-Text-Dateien speichern und
exportieren. Diese lässt sich dann in andere Programme, wie
Tabellenkalkulationen importieren.
Auch ist das importieren der gespeicherten Datei in den
Simulationsvergleich bei BassCADe wieder möglich.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Simulation mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Siehe auch Konfigurationsdateien.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers. In Kombination mit dem Serienwiderstand
beeinflusst das auch das akustische Verhalten.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Geschlossene
Lautsprecher
Das ist der am meisten vorkommende und auch leicht zu berechnende
Boxen-Typ.
Ein offener Lautsprecher besitzt zwar eine niedrige Resonanzfrequenz
in Freiluft, aber durch den akustischen Kurzschluss gibt er so gut
wie keine Bässe wieder. Deshalb kommt das Chassis in ein Gehäuse, um
diesen Druckausgleich zu verhindern.
Durch den Gehäuseeinbau steigt jedoch die Einbau-Resonanzfrequenz fc
des Lautsprechers. Je kleiner das Volumen, desto höher ist der
Anstieg. Gleichzeitig erhöht sich auch die Güte des eingebauten
Lautsprechers Qtc.
Qüten (Qtc) um oder unter 0,6 besitzen die beste Impulswiedergabe,
aber durch den flachen Anstieg eine relativ hohe untere
Grenzfrequenz fg. Das Impulsverhalten beschreibt, wie der
Lautsprecher zeitlich auf Änderungen reagiert.
Güten kleiner 0,5 haben kein besseres Impulsverhalten als bei der
Linkwitz-Abstimmung, aber noch weniger Bassvolumen. (überdämpft) Die
Linkwitz-Abstimmung besitzt ein hervorragendes Impuls-Verhalten bei
relativ hoher unterer Grenzfrequenz.
Mit der Bessel-Abstimmung verringert sich die Grenzfrequenz bei sehr
gutem Impulsverhalten Mit Butterworth ergibt sich ein maximal
flacher Amplitudenverlauf und die minimale untere Grenzfrequenz. Die
Impulstreue ist aber noch gut.
Steigt die Güte weiter, gibt es Schalldruck-Überhöhungen bei einigen
Frequenzen und die Impulswiedergabe verschlechtert sich weiter.
Bei einer Güte von Qtc = 1,4 gibt es eine ca. 4dB Überhöhung.
Typische Car-HiFi-Bässe werden oft im Bereich von 0,71-0,90
abgestimmt, High-Ender dagegen bevorzugen niedrige Güten im Bereich
von 0,5...0,71
Ist man ahnungslos, kann man mit "Tipp" eine mögliche, eigentlich
geeignete Abstimmung vorgeben lassen, wenn das Chassis nicht
ungeeignet ist.
Man kann auch direkt die Einbau-Güte Qtc vorgeben.
Abstimmungen:
- überdämpft Qtc < 0,5 (nicht empfehlenswert, wenig Bass)
- Linkwitz: Qtc = 0,5
- Bessel Qtc = 0,577
- Butterworth Qtc = 0,707
- Chebychev Qtc > 0,707 (Qtc sollte als Kompromiss in der Praxis
immer unter 0,9 sein.)
(oder jeden anderen Wert)
Dazu ist der Häkchen links beim Qtc zu setzen. (Standard) Mit einem
Klick auf das Fragezeichen kann man sich den Verlauf von typ.
Frequenzgängen um die Resonanzfrequenz abhängig von der Güte
anzeigen lassen.
Auch kann man das Volumen vorgeben, dann wird die Güte daraus
berechnet und simuliert. (dazu den Haken links entfernen) Mit einem
Klick auf den Button "total" wird das Rohrmodul aufgerufen. Dort
sind nun alle Werte der Box eingetragen und das Gesamtvolumen wird
errechnet. Eine typische Simulation ist dargestellt. Sinnvoll ist
die logarithmische Auflösung der Frequenz anstatt der linearen.
Der Serienwiderstand R entsteht durch den Innenwiderstand der
Endstufe, Kabel- und Übergangswiderstände durch Kontakte etc. Vor
allem bei passiven Frequenzweichen entsteht er durch ohmsche Anteile
in den Spulen. Dieser Widerstand verändert (erhöht) die Güte des
Lautsprechers und liegt meist im Bereich zwischen 0,2 und 2 Ohm. Da
dieser einen Einfluss auf den Tiefbassbereich hat, kann man ihn
eingeben und so das Volumen korrigieren. Er verringert auch den
Gesamtpegel. Mit dem Haken bei "-dB-Messpunkt anpassen" wird dann
der -3dB-Punkt anhand der neuen 0dB-Linie angezeigt und der Pegel
ausgegeben.
Mit dem Mouse-Cursor kann man sich im unteren Diagramm die Position
(Frequenz, Pegel) in der Titelleiste anzeigen lassen. Bei
gleichzeitigen Mausklick wird dann der relative Boxenpegel der
Abstimmung bei der gewählten Frequenz angezeigt.
Will man diese Simulation ausdrucken hat man im nachfolgenden
Fenster die Auswahl, ob man (wie in Vorgängerversionen) nur den Plot
drucken will ("Ja"). Oder ob das Fenster komplett ausgedruckt
("Nein") werden soll, wie in den anderen Modulen.
Wird eine geeignete Simulation angezeigt, kann man diese Werte in
einen der 6 Datensätze kopieren (#1...#6). Diese Simulation kann
dann unter den Punkt Vergleich der Simulationen mit anderen
exportierten Datensätzen auch aus anderen Modulen angezeigt werden.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Simulation mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Zusätzlich lässt sich der Frequenzgang (Amplitudenverlauf) mit
Beschreibung und Chassis in eine ANSI-Text-Datei speichern oder
exportieren. Diese lässt sich dann in andere Programme, wie
Tabellenkalkulationen importieren.
Auch ist das importieren der gespeicherten (nicht
exportierten) Datei in den Simulationsvergleich bei BassCADe wieder
möglich.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers. In Kombination mit dem Serienwiderstand
beeinflusst das auch das akustische Verhalten.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Hinweis:
Im Car-HiFi-Bereich erscheint manchen die untere Grenzfreqenz
ziemlich hoch zu sein, weshalb sie eine Bassreflex-Abstimmung
vorziehen wollen. Durch eine Platzierung der Box im Kofferraum
ergibt sich aber eine Anhebung der niedrigen Frequenzen (20...50
Hz), weshalb auch mit solchen Konstruktionen Tiefbass im Auto
möglich ist. Auch ist die hier angebenen untere Grenzfrequenz (-3dB)
nicht zu vergleichen mit Katalogangaben wie 20 Hz..100 Hz.
Bassreflex-Systeme
Um den Frequenzgang nach unten zu erweitern, verwendet man ein
Bassreflexrohr. Durch das Rohr bildet sich ein Helmholtz-Resonator,
der so abgestimmt wird, dass er seine Überhöhung (Resonanz) bei
einer Frequenz etwa an der Eckfrequenz hat. Dadurch fällt jedoch die
Schalldruckkurve im Bassbereich steiler ab.
Leider sind Bassreflexboxen oft bei großen Leistungen nicht mehr so
pegelfest, da die Membran bei tiefen Frequenzen nicht so effektiv
wie beim geschlossenen Gehäuse abgebremst werden kann.
Bassreflexboxen besitzen meist ein etwas schlechteres
Impulsverhalten als ein gut abgestimmt-geschlossenes Gehäuse (Güte
<0,6), das man wegen dem Tiefgang in Kauf nimmt.
Mit einem Klick auf den Button "total" wird das Rohrmodul
aufgerufen. Dort sind nun alle Werte der Box eingetragen und das
Gesamtvolumen wird errechnet.
Wie bei geschlossenen Systemen, sind auch verschiedene Abstimmungen
(z.B. QB3, B4, C4) abhängig vom Volumen und damit auch von der
Reflexrohrlänge möglich. Größere Volumina ermöglichen tiefere untere
Grenzfrequenzen, verschlechtern aber die Präzision (Ein- und
Ausschwingverhalten), da sie die Güte erhöhen.
QB3 - Quasi-Butterworth 3. Ordnung (schnelles Ausschwingen, flacher
Pegelverlauf)
B4 - Butterworth 4. Ordnung (gutes Ausschwingverhalten)
C4 - Chebychev 4. Ordnung (langes Ausschwingen,
Frequenzgang-Welligkeit)
Eine Annäherung solcher Abstimmungen kann man hier direkt anwählen.
(Die Abschätzung basiert auf einem Verlustfaktor Ql von 7)
Beim Resonator geht der Flächeninhalt des Rohres ein. Er sollte
nicht zu klein sein, da es sonst zu Strömungsgeräuschen kommt. Wird
es zu groß, sind Mitteltongeräusche durch das Rohr zu hören. Als
Richtwerte gelten bei 25-cm-Subs mindestens 7, besser 10 cm, bei 30
cm mindestens 10 cm. im Modul Rohrberechnung lässt er sich besser
abschätzen
Mit größer werdendem Rohr-Querschnitt wird das Rohr proportional
länger. Sollte es zu lang werden (über 30cm) sollte das
Gehäuse-Volumen vergrößert werden. Statt eines großen kann man auch
mehrere kleinere Rohre oder Tunnel verwenden.
Diese müssen genauso lang sein, wenn die zusammen die gleiche
Querschnittsfläche, wie der das große Rohr besitzen.
Die Berechnungen funktionieren nur mit sehr dichtem Gehäuse. Diese
Dichtheit äußert sich im Verlustfaktor Ql (eigentlich ist es eine
Verlustgüte) Je größer er, desto dichter ist das Gehäuse. Kleinere
Gehäuse (bis 20 l) besitzen einen Ql um 20, größere Gehäuse (über
100 Liter) um 7.
Mit Auto Ql wird der Verlustfaktor abhängig von der Gehäusegröße
abgeschätzt, da eine Berechnung nahezu unmöglich ist. Bei einer
Reflex-Konstruktion bilden sich zwei Impedanzmaxima
(Resonanzspitzen) statt einer. (also eine mehr als im offenen oder
geschlossenen Gehäuse) Die untere kommt von der Rohrresonanz, die
obere vom Lautsprecher. Letztere muss bei passiven Weichen mit
tiefer Trennfrequenz "entfernt" werden. Das geschieht durch einen
Impedanzkontrollring.
Der Serienwiderstand R entsteht durch den Innenwiderstand der
Endstufe, Kabel- und Übergangswiderstände durch Kontakte etc. Bei
passiven Frequenzweichen verändert dieser Widerstand, der durch
ohmsche Anteile der Spule entsteht
(meist im Bereich zwischen 0,2 und 2 Ohm) die Güte des
Lautsprechers. Er verringert auch den Gesamtpegel. Mit dem Haken bei
"-dB-Messpunkt anpassen" wird dann der -3-dB-Punkt anhand der neuen
0-dB-Linie angezeigt und der Pegel ausgegeben.
Mit dem Mouse-Cursor kann man sich im unteren Diagramm die Position
(Frequenz, Pegel) in der Titelleiste anzeigen lassen. Bei
gleichzeitigen Mausklick wird dann der relative Boxenpegel der
Abstimmung bei der gewählten Frequenz angezeigt.
Will man diese Simulation ausdrucken hat man im nachfolgenden
Fenster die Auswahl, ob man (wie in Vorgängerversionen) nur den Plot
drucken will ("Ja"). Oder ob das Fenster komplett ausgedruckt
("Nein") werden soll, wie in den anderen Modulen.
Wird eine geeignete Simulation angezeigt, kann man diese Werte in
einen der 6 Datensätze kopieren (#1...#6). Diese Simulation kann
dann unter den Punkt Vergleich der Simulationen mit anderen
exportierten Datensätzen auch aus anderen Modulen angezeigt werden.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Simulation mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Zusätzlich lässt sich der Frequenzgang (Amplitudenverlauf) mit
Beschreibung und Chassis in eine ANSI-Text-Datei speichern oder
exportieren. Diese lässt sich dann in andere Programme, wie
Tabellenkalkulationen importieren.
Auch ist das importieren der gespeicherten (nicht
exportierten) Datei in den Simulationsvergleich bei BassCADe wieder
möglich.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers. In Kombination mit dem Serienwiderstand
beeinflusst das auch das akustische Verhalten.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Geschlossene Bandpässe
Geschlossen Bandpassgehäuse, die besonders im Car-HiFi-Bereich
verwendet werden, begrenzen durch eine kontrollierte Resonanz den
Frequenzgang nach unten und oben. Der Pegel fällt dann jeweils mit
etwa 12 dB/Oktave ab.
Bandpässe lassen sich sehr unterschiedlich abstimmen. Je größer der
S-Wert (0,6-0,7), desto glatter und schmaler der
Übertragungsbereich. Mit kleineren Werten (0,4-0,5) lassen sich
kleinere Gehäuse und höhere Wirkungsgrade erzielen.
Zuerst wählt man den S-Wert (Durch einen Klick auf "Kurvenform" kann
man sich das Verhalten auch übersichtlich anzeigen lassen. Der beste
Kompromiss ergibt sich bei einem S-Wert von 0,6. Hier hat meine eine
geringe Welligkeit bei noch guten Impulsverhalten.
Für die Gesamteinbaugüte Qtc gilt das gleiche, wie bei geschlossenen
Systemen. Jedoch wird bei einem Bandpass fast immer eine Güte
zwischen 0,8 und 1,0 gewählt, um den Wirkungsgrad zu steigern.
Dadurch wird aber ein schlechtes Impuls- und Dynamikverhalten
(Dröhnen!) in Kauf genommen. Einbaugüten über 0,9 sind klanglich
allerdings nicht mehr akzeptabel.
Der Rohrdurchmesser sollte etwa zwischen 25 und 40% des
Korbdurchmessers betragen. Da nur die Querschnittsfläche und Länge
relevant sind, können anstatt Rohren auch rechteckige Tunnel benutzt
werden.
Das Rohr sollte außen bündig mit dem Gehäuse abschließen, nur so
sind die berechneten und simulierten Ergebnisse nahe an der
Wirklichkeit.
Mit einem Klick auf den Button "total" wird das Rohrmodul
aufgerufen. Dort sind nun alle Werte der Box eingetragen und das
Gesamtvolumen wird errechnet.
Die Auswahl "Auto: lr, Vr, Vg" passt (wie bei den
Vorgängerversionen) die Rohrlänge und Volumen an. Will man nur mit
den Abmaßen spielen, kann man das auch hiermit abschalten.
Die Membranvorderseite sollte in Richtung Reflexrohr zeigen, um
Nebengeräusche zu mindern und den optimalen Wirkungsgrad zu
erreichen, da die Membranfläche der Rückseite durch das Magnetsystem
etwas kleiner ist.
Push-Pull:
Um das Boxenvolumen zu verkleinern, werden Bandpässe oft als
Push-Pull-System (Isobarik-Prinzip) konstruiert. Dabei werden zwei
Chassis meist frontal aufeinandergeschraubt. Auch eine
Nacheinanderschaltung ist möglich. Beim Betrieb müssen sich beide
Membranen immer in die gleiche Richtung bewegen. Das heißt bei
frontaler Montage muss ein Lautsprecher verpolt angeschlossen
werden. Beide Lautsprecher arbeiten dann wie einer, nur das sich das
Gehäusevolumen nahezu halbiert.
Alle Volumina sind netto, d.h. Chassis- und Rohr-Volumen müssen noch
addiert werden. Es können auch mehrere Lautsprechern benutzt werden,
im Push-Pull-Betrieb werden dann doppelt so viele benötigt. (jeweils
1 Paar)
Alle Berechnungen basieren auf einem Verlustfaktor Ql=10. Nur bei
den Simulationen kann man den Verlustfaktor verändern.
Mit dem Mouse-Cursor kann man sich im unteren Diagramm die Position
(Frequenz, Pegel) in der Titelleiste anzeigen lassen, bei
gleichzeitigen Mausklick wird dann der relative Boxenpegel der
Abstimmung bei der gewählten Frequenz angezeigt.
Will man das Fenster mit der Simulation ausdrucken, kann man den
entsprechenden Button drücken.
Wird eine geeignete Simulation angezeigt, kann man diese Werte in
einen der 6 Datensätze kopieren (#1...#6). Diese Simulation kann
dann unter den Punkt Vergleich der Simulationen mit anderen
exportierten Datensätzen auch aus anderen Modulen angezeigt werden.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Simulation mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Zusätzlich lässt sich der Frequenzgang (Amplitudenverlauf) mit
Beschreibung und Chassis in eine ANSI-Text-Datei speichern oder
exportieren. Diese lässt sich dann in andere Programme, wie
Tabellenkalkulationen importieren.
Auch ist das importieren der gespeicherten (nicht
exportierten) Datei in den Simulationsvergleich bei BassCADe wieder
möglich.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Hinweis:
Im Car-HiFi-Bereich erscheint manchen die untere Grenzfreqenz
ziemlich hoch. Durch eine Platzierung der Box im Kofferraum ergibt
sich aber eine Anhebung der niedrigen Frequenzen (20...50 Hz),
weshalb man mit solchen Tiefbass-Konstruktionen im Auto vorsichtig
sein muss, da das Ergebnis unter 50Hz anders ausfällt als die
Simulationen.
Ventilierter Bandpässe
Dieser Bandpass ist nicht kaskadiert, er enthält 2
Reflexabstimmungen. Jedes muss auf eine andere Resonanzfrequenz
abgestimmt werden! Links oben kann man die Anzahl der gewünschten
Reflexrohre für jedes Volumen wählen (je 1...8).
Mit einem Klick auf den Button "total" wird das Rohrmodul
aufgerufen. Dort sind nun alle Werte der Box eingetragen und das
Gesamtvolumen wird errechnet.
Diese Bandpässe 6. Ordnung (6th order band pass) sind jedoch sehr
anfällig für Fehlabstimmungen und außerdem schwierig zu berechnen.
Deshalb würde ich sie nur in Ausnahmefällen empfehlen. Auch sind
diese Bandpässe im Vergleich zu Bassreflexgehäusen groß und bieten
deutlich weniger Präzision und Impulsivität. Die Berechnung
(Vorschläge und Tipps) ist nur minimal integriert, da ich keine
Methoden gefunden habe, eine sinnvolle Abstimmung zu bekommen. Hier
scheint "try and error", also probieren der gängige Weg zu sein.
Mit dem Mouse-Cursor kann man sich im unteren Diagramm die Position
(Frequenz, Pegel) in der Titelleiste anzeigen lassen. Bei
gleichzeitigen Mausklick wird dann der relative Boxenpegel der
Abstimmung bei der gewählten Frequenz angezeigt. Die
Membranvorderseite sollte in Richtung Reflexrohr zeigen, um
Nebengeräusche zu mindern und den optimalen Wirkungsgrad zu
erreichen, da die Membranfläche der Rückseite durch das Magnetsystem
etwas kleiner ist.
Push-Pull:
Um das Boxenvolumen zu verkleinern, werden Bandpässe oft als
Push-Pull-System (Isobarik-Prinzip) konstruiert. Dabei werden zwei
Chassis meist frontal aufeinandergeschraubt. Auch eine
Nacheinanderschaltung ist möglich. Beim Betrieb müssen sich beide
Membranen immer in die gleiche Richtung bewegen. Das heißt bei
frontaler Montage muss ein Lautsprecher verpolt angeschlossen
werden. Beide Lautsprecher arbeiten dann wie einer, nur das sich das
Gehäusevolumen nahezu halbiert.
Alle Volumina sind netto, d.h. Chassis- und Rohr-Volumen müssen noch
addiert werden. Es können auch mehrere Lautsprechern benutzt werden,
im Push-Pull-Betrieb werden dann doppelt so viele benötigt. (jeweils
1 Paar)
Alle Berechnungen basieren auf einem Verlustfaktor Ql=10. Nur bei
den Simulationen kann man den Verlustfaktor verändern. Beide Volumen
werden mit gleichem Ql berechnet.
Will man das Fenster mit der Simulation ausdrucken, kann man den
entsprechenden Button drücken.
Wird eine geeignete Simulation angezeigt, kann man diese Werte in
einen der 6 Datensätze kopieren (#1...#6). Diese Simulation kann
dann unter den Punkt Vergleich der Simulationen mit anderen
exportierten Datensätzen auch aus anderen Modulen angezeigt werden.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Simulation mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Zusätzlich lässt sich der Frequenzgang (Amplitudenverlauf) mit
Beschreibung und Chassis in eine ANSI-Text-Datei speichern oder
exportieren. Diese lässt sich dann in andere Programme, wie
Tabellenkalkulationen importieren.
Auch ist das importieren der gespeicherten (nicht
exportierten) Datei in den Simulationsvergleich bei BassCADe wieder
möglich.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Vergleich der
Simulationen
In diesem Modul können bis zu 6 verschiedene
Lautsprecher-Simulationen miteinander verglichen werden. Es werden
dann farblich getrennt diese 6 Amplitudengänge dargestellt. Die
Daten kommen als Export direkt aus den einzelnen Gehäusesimulationen
(RAM) oder können auch aus den gespeicherten Dateien importiert
werden. (Zur Farbdarstellung siehe dazu Details im Menü Optionen)
Um auch die Wirkungsgrade zu berücksichtigen, können alternativ
durch anwählen von "abs" alle Kurven auf 1 Watt Ausgangsleistung (in
1 m Entfernung) dargestellt werden. Will man nun zusätzlich auch
unterschiedliche Ausgangsleistungen berücksichtigen, ist das
mit der "Power"-Funktion möglich. Die Leistungen der einzelnen Boxen
werden dann unter den "Kanälen" eingegeben.
In diesem Fenster kann sowohl in Frequenz- (X), als auch in
Amplitudenrichtung (Y) hinein- und herausgezoomt werden. Mit dem
Drücken linken Maustaste und dem Verschieben der Maus, verschiebt
sich auch die Darstellung in beiden Richtungen.
Wird die rechte Maustaste gedrückt und die Maus anschließend bewegt,
vergrößert oder verkleinert sich der dargestellte Bereich, ebenfalls
in X- und Y-Richtung.
Durch Drücken auf den kleinen Button oben links, kommt man wieder
zur Startansicht. (Voreinstellung der Bereiche)
Rechts unten wird zusammengefasst die Legende dargestellt, die die
einzelnen Lautsprecher und deren Umgebung angibt. Sie kann aber auch
versteckt werden.
Die entsprechenden Farben und Strichstärken des Gitternetzes und der
einzelnen Graphen können im Optionsmenü unter Farben eingestellt
werden.
Mit Import ist das Einlesen einer BassCADe-Textdatei in voller
Auflösung und einer bcdcfg-Datei mit niedriger Auflösung möglich.
Exponential-Hörner
Hörner "bündeln" quasi den Schall vor dem Chassis und steigern so
den Schalldruck. Dies funktioniert durch Anpassung der Membran an
die bewegte Luft.
Die untere Grenzfrequenz dieser Konstruktion hängt vom effektivem
Umfang der (äußeren) Mundöffnung und der Trichterkonstanten k ab.
Diese Konstante beschreibt die exponentielle Flächevergrößerung des
Horns. Alle Flächenangaben beziehen sich hier auf eine quadratische
Querschnittsfläche.
Da die Mundfläche schnell gewaltige Größen annehmen kann, sind tiefe
untere Grenzfrequenzen (<30Hz) in Wohnraum-Größe nicht machbar.
Aber man kann sie jeweils halbieren, wenn die Box an je einer Wand
steht.
Durch die gewaltigen Schalldrucksteigerungen können selbst mit
kleineren Chassis (20cm) große Basspegel wiedergegeben werden.
Horn-Fans begeistert aber oft die sehr dynamische, impulsive
Spielweise der Boxen.
Allerdings sollte man das Basshorn spätestens ab 300 bis 500 Hz mit
einem Tiefmitteltöner abkoppeln, um klangliche Einbußen im
Mitteltonbereich auszuschließen. (Verfärbungen) Das kann man auch
durch ein Druckkammer-Volumen zwischen Lautsprechermembran und
Horn-Halsöffnung unterstützen. Aber dieses bremst dabei die Membran
und setzt dabei den Wirkungsgrad etwas hinunter.
Auch verringert sich die Einbau-Resonanzfrequenz fc des Chassis,
während sich die Einbaugüte Qtc erhöht.
Neben der Darstellung des Flächenverlaufs, könn auch die Abmaße in X
und Y-Richtung dargestellt werden. Dabei wird in einer Dimension ein
linearer (oder konstanter) in der anderen ein exponentieller Verlauf
gewählt. Die Maße am Hals und am Mund des linearen Verlaufs werden
vorgegeben, die exponentiellen daraufhin errechnet.
Hierbei kann auch gewählt werden, ob sich das Horn in nur einer
Richtung oder in jeweils beiden (symmetrisch) öffnen soll.
Nun lässt sich auch an jeder Hornposition der Steigungswinkel und
die Öffnungsmaße anzeigen.
Bei "normalen Hornsystemen" sollte die Fläche der Halsöffnung etwa
ein Viertel bis zur Hälfte der Membranfläche des Chassis betragen.
Theoretisch nimmt die Fläche exponentiell zu, in der Praxis muss man
die Vergrößerung meist linear interpolieren, d.h. gerade Platten
winklig verkleben.
Auch muss man nicht zwangsläufig die Trichterkonstante gleich
lassen, meist wählt man für den ersten Teil des Horns (vor dem
Chassis) einen etwas höheren k-Wert. In dieser Berechnung wird aber
immer mit einem konstanten k-Wert gearbeitet.
Man kann auch das Hornprinzip mit Transmissionlines (Rearloaded
Horn) oder Bassreflex kombinieren. Durch die großen Volumen,
Trichterlängen und Mundöffnungsflächen werden Hörner fast immer
gefaltet. Auch der Aufbau als Eck- oder Wandhorn helfen, Tiefbass
wiederzugeben, ohne aus dem Größenbereich zu kommen, in dem man sie
nicht mehr handhaben kann.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter und die zugehörige Hornverlauf mit gespeichert.
Sind bereits abweichende TSPs in der gewählten Datei enthalten, wir
vor dem Überschreiben gefragt.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Transmissionline-Boxen
Transmissionline-Boxen (kurz TML) benutzen einen langen Kanal
(Leitung) durch den der rückwärtige Schall phasenverschoben wieder
nach außen dringt und sich mit dem der Vorderseite addiert. Man
verschiebt die Phase um ein Viertel der Gesamtwellenlänge.
Zuerst wählt man den TML-Typ. Eine gerade Leitung (links) ist nicht
empfehlenswert. Besser ist eine der folgenden 3 Varianten:
zulaufend, mit Koppelvolumen, Offset Driver Line:
Die Berechnungen basieren auf Ergebnissen von George L. Augspurger.
Mit "Tabelle" wählt man Tabellen-basierte empirische Längen, sonst
direkt aus der Schallgeschwindigkeit berechnete.
Bei einem geeigneten Chassis kann man sich eine sinnvolle Abstimmung
ausrechnen lassen. Die angebenen Werte werden angezeigt und damit
kann man (rechts unten) auch gleich die Innendimensionen errechnen
lassen. Es ist ein rechteckiger oder quadratischer Querschnitt der
Leitung möglich.
Unten links kann man einen Dämmstoff auswählen, dessen optimale
Dichte dann abhängig von Chassis und dem TML errechnet wird.
Mit einem Klick auf das Diskettensymbol, kann man diese
Konfiguration in eine Datei speichern. Dazu werden generell auch
alle TS-Parameter mit gespeichert. Sind bereits abweichende TSPs in
der gewählten Datei enthalten, wir vor dem Überschreiben gefragt.
Beim Laden (Ordner-Symbol) können bcdcfg-Dateien mit den
Einstellungen eingelesen werden. Weichen die TSPs ab wird gefragt,
ob diese zusätzlich zu den Einstellungen mit geladen werden. Diese
gelten dann auch in allen anderen Modulen!
Siehe auch Konfigurationsdateien.
Eine Simulation ist nicht möglich.
Optionen
Im Optionen-Menü kann das Aussehen und die Funktionalität des
Programms an den Rechner oder die Wünsche des Benutzers angepasst
werden.
Seit Version 3.2 kann zwischen englisch und deutsch als
Benutzersprache gewählt werden. (Vorgabe deutsch)
Position der Konfigurationsdatei
WICHTIG BEI DER WARNMELDUNG: "kann basscad.ini" nicht schreiben. Um
das Arbeiten mit Gastrechten unter Win NT, 2000, XP und Vista zu
ermöglichen, gibt es ab Version 3.3 die Möglichkeit, den Ort der
basscad.ini zu ändern.
Unter der Gruppe "Konfigurationsdatei (ini)
1. Üblich war das Windows-Verzeichnis: dieses ist aber bei
Gastrechten aber schreibgeschützt. Arbeitet man mit
nicht-NT-Versionen oder als admin, kann man diese Einstellung
beibehalten. Bei Windows-7 verwaltet Windows diese Datei in einem
Benutzer-Ordner, der die Zugriffe erlaubt.
2. Eine andere Möglichkeit ist der Programmordner. Damit ist das
Startverzeichnis der bass.exe gemeint. Diese Methode funktioniert
evtl. nur, wenn basscad sich nicht im C:.. befindet, da auch dieser
Ordner mit Gastrechten einen Schreibschutz hat. (C:geht aber) Man
kann diese Variante als portable-Version nutzen.
3. Temp-Verzeichnis (im temporären Ordner) des angemeldeten
Benutzers (jeder Benutzer hat somit abh. vom Betriebssystem seine
eigenen Einstellungen.
4. benutzerdefiniert: Hier kann man (für alle Benutzer gleich) eine
beliebige Position festlegen. Der Doppelklick diesen Punkt auf
öffnet Dialog zur Ordnerauswahl.
Die Cache-Datei (Zwischenspeicher beim Einlesen aller
Parameterdateien) wird als Vorgabe im Standard-Temp-Ordner
gespeichert.
Diese Information wird aus Kompatibilitätsgründen in einer ini-Datei
im gleichen Programmordner wie die gestartete bass.exe gespeichert.
Dazu sind aber für diese Einstellung (einmalig) Schreibrechte nötig,
sollte sich das Programm in einem Windows-Programme-Ordner befinden.
Auch diese Einstellung wird mit dem Button "Speichern" gespeichert,
wenn der Punkt "externes speichern der INI-Position" davor angewählt
wurde. Die neue Einstellung steht dann nach einem Programmneustart
zur Verfügung! Durch Kopieren einer alten basscad.ini an die neue
Position, können auch die alten Einstellungen verwendet werden.
Speichern von Dateien
Abhängig von der Sprachauswahl wird zur Trennung der Zahl entweder
das Komma "," (deutsch) oder der Punkt "." (englisch) beim speichern
der Simulationsdateien benutzt. (1.5 = 1,5) Diese (gespeicherten)
Dateien enthalten die Werte der Simulation und erklärenden Text. Es
handelt sich dabei um ANSI-Dateien, die mit einem normalen
Texteditor angesehen werden können. Vorsicht beim Editieren, evtl.
kann BassCADe sie sonst nicht mehr importieren!
Als Endung kann asc, txt, prn oder auch csv benutzt werden, der
gespeicherte Inhalt bleibt gleich. Die Datensätze (Spalten) werden
mit TAB getrennt, es gibt keine zusätzlichen Textmarkierungszeichen.
Diese Dateien können z.B. im Modul Vergleich wieder direkt
eingelesen werden. Es ist auch das Exportieren von anderweitig
definierten ANSI-Dateien möglich.
Will man eine Datei öffnen oder speichern wird standardmäßig der
BassCADe-Programmordner verwendet. Man kann einen festen Ordner mit
Klick auf den Button definieren, dann bleibt diese Einstellung auch
beim nächsten Programmstart gespeichert. Nach dem Festlegen muss man
alles speichern.
Benutze Online-Hilfe
Ist diese Option angewählt wird in den Modulen beim Klicken der
Hilfe-Buttons diese HTML-Seite anstatt der lokalen
HTML-Windows-Hilfe-Datei aufgerufen.
Beim Drücken von F1 wird immer die HLP-Hilfe-Datei geöffnet.
Drucker-Einstellung
Hier wird der Drucker (Auswahl, Seiteneinstellung etc.) für alle
Module eingestellt. Empfehlenswert ist ein Ausdruck im
Landscape/Querformat.
Standard-Werte
Findet man sich nicht mehr zurecht oder erhält seltsame Werte, kann
man auch alles auf die Startwerte zurücksetzen. Hierzu wird die
aktuell verwendete basscad.ini sowie, wenn vorhanden auch die
Standard-ini im Windows-Ordner mit allen Parametern komplett
gelöscht. Ist der Punkt "externes speichern der INI-Position" dabei
angewählt, werden auch hier die Einstellungen auf die Anfangswerte
zurückgesetzt. Das entspricht einem RESET des Programms und dem
Zustand nach dem Erststart.
Anmerkung:
Alle Parameter werden in zwei ini-Dateien gespeichert. Es gibt dafür
keinerlei Registry-Einträge.
Farbe
Die hier ausgewählte Farbe wird in den einzelnen Simulationsmodulen
dann als Hintergrund verwendet. Z.B. falls man ein Ergebnis als
Screenshot mit weißem Hintergrund kopieren möchte. Alternativ ist
auch die Hintergrundfarbe, die in der Windows Systemsteuerung beim
Desktop eingestellt ist, möglich. (Vorgabe Button)
Ausgenomen von dieser Einstellung sind die Module
Boxen-Simulationsvergleich und Gesamtweiche, die beide einen weißen
oder schwarzen Hintergrund haben, sowie die Car-HiFi-Verkabelung.
(Hintergrund silber) Das Startfenster hat normalerweise die
Windows-Hintergrundfarbe, mit der Auswahl kann man diesen an die
anderen Fenster (Button oder weiß) anpassen.
Bei schwarzem Hintergrund sind die ebenfalls dunklen Texte nicht zu
erkennen, deshalb mit der Auswahl "weiße Schrift im Hauptfenster"
diese sichtbar machen.
Software:
Info-Fenster beim Start
Bei jedem Start des Programms kommt das Info-Fenster mit
Versionsnummer. Das kann man hier abschalten, um schneller starten
zu können. Nur beim Start einer neuen SW-Version wird dieses Fenster
immer angezeigt. (Vorgabe aktiviert)
Keine Abfrage beim Beenden
Wird das Programm beendet (ESC-Taste oder über Menü) wird
standardmäßig nachgefragt, ob das wirklich geschehen soll. Wer das
überspringen will, kann auch das hier abstellen. (Vorgabe
deaktiviert)
Automatisches Speichern
Hier kann eingestellt werden, ob die eingegeben Daten (Volumen etc.)
auch beim nächsten Programmstart noch benutzt werden sollen.
Die Chassis-Parameter werden unabhängig davon generell gespeichert.
Wer es wünscht, dass auch die Boxenkonfigurationen (z.B. Volumen und
Rohrlänge etc.) gespeichert werden, muss es aktivieren. Wurde das
Speichern aktiviert, später aber deaktiviert, dann bleiben die
damaligen Werte gespeichert, so dass bei erneutem Aktivieren auch
die alten Werte geladen werden. (Vorgabe deaktiviert)
Automatisches Zeichnen
Das automatische Zeichnen ist eine sehr sinnvolle Funktion, bei der
ständig die Diagramme an die eingegebenen Parameter angepasst
werden. Das automatische Zeichnen kann getrennt für die
Filter-Simulationen, Gehäuse-Abmaße, sowie Box-Simulationen (incl.
Horn-Verlaufs) ein- und ausgeschaltet werden.
Ein Deaktivieren ist nur in Ausnahmefällen (Grafikproblemen) oder
bei sehr langsamen Rechnern empfehlenswert. (Vorgabe aktiviert)
Unten links kann definiert werden, ob vor dem Überschreiben oder
Löschen von gespeicherten Simulationen nachgefragt werden soll.
Simulation
Hier lassen sich die Ränder für die Simulationsfenster einstellen
Alle Angaben sind Pixelwerte. Bei einigen Oberflächen (Skins) wie
z.B. von Windows Vista ist eine Vergrößerung der Abstände sinnvoll.
Seitenrand
Das ist der Raum zwischen dem Diagramm und dem seitlichen
Fensterrand. Der gleiche Abstand ist links und rechts vorhanden.
Gültige Werte 1 ... 100
Rand unten
Das ist der Abstand zwischen dem Diagramm und dem unteren
Fensterrand. gültige Werte 30 ... 120
Textabstand Seite
Der Abstand von dem linken Fensterrand zur Beschriftung der
vertikalen Achse (Y), üblicherweise in Dezibel. gültige Werte 1 ...
100 Dieser Wert wird in den Modulen "Simualtionsvergleich" und
"Gesamtweiche" nicht verwendet.
Textabstand unten
Abstand zwischen dem Fensterrand unten und der Beschriftung für die
horzontale Achse. (üblicherweise Frequenz in Hz) gültige Werte 35
... 120 Dieser Wert wird in den Modulen "Simualtionsvergleich" und
"Gesamtweiche" nicht verwendet.
Einheiten-Umrechner
Bei der Längenumrechnung wird auch ein Bruch (z.B. 3/4) in Inch
errechnet, der maximale Nenner also z.B. 99/100 (Wert 100) kann hier
eingestellt werden. Zulässig sind Werte zwischen 2 und 144.
Benutzerspektren
Zur Abschätzung der Hochtonleistung im Modul Pegeldämpfung können 5
Spektren selbst festgelegt werden, links gibt man den Namen dafür
an. (hier "Dance") In der Tabelle können die Pegel zu den
festgelegten Frequenzen eingegeben werden. Diese Sätze können auch
gespeichert und geladen werden. Gültig sind dB-Werte von -100 bis
maximal 0. Werte darüber und darunter werden beim Speichern auf die
Maximal-Minimal-Werte gesetzt. (Vorgabewerte sind auch in der
mitgelieferten spe-Dateien gespeichert)
Jedes Benutzerspektrum kann wahlweise mit einem 24-Band-Equalizer
überlagert werden, um z.B. einen Höhenanhebung auch bei der
Leistungsbetrachtung berücksichtigen zu können. Dazu den "Nutze
EQ"-Button klicken beim gewünschten Benutzerspektrum klicken und die
gewählte Kurve mit dem Haken-Button anwenden. Jede Mittenfrequenz
kann um 6 dB verstärkt oder abgesenkt werden. Dazu sind auch einige
vorgegebene Kurven (Presets) hinterlegt. Will man um z.B. 12 dB
anheben, muss man den EQ zweimal (6 dB + 6 dB = 12 dB) nacheinander
benutzen. Die EQ-Kurven lassen sich unabhängig vom Spektrum in
Dateien (*.speq) speichern und auch wieder laden.
Update
Ab Version 3.2.5 gibt es die Möglichkeit nicht nur über den Link zur
Webseite, sondern direkt im Programm über eine Internet-Abfrage zu
kontrollieren, ob die installierte Version die neuste im Netz ist,
hierzu muss man nur auf den Button klicken.
Ist eine offene Internetverbindung vorhanden, werden die genaue
Versionsnummern der downloadbaren und der gestarteten Version
angezeigt. Wurde im Netz eine neuere Version gefunden, kann man zur
Webseite gehen, um die neue Fassung direkt herrunterzuladen.
Bei Flatrates oder Standleitungen empfiehlt es sich, die
automatischen Update-Frage zu nutzen. Bei jedem Programmstart wird
dann automatisch nachgeschaut und bei einer neuer Version dann
wieder der Dialog gestartet. Nur bei ständig vorhandener
Internetverbindung aktivieren! (Vorgabe deaktiviert)
Da einige Firewall-Einstellungen das Abfragen der Version im Netz
blockierten, ist es möglich, bei fehlgeschlagenem Internetzugriff,
einen Download der Versiondatei im Netz zu versuchen. Diese Datei
wird bei Erfolg im BassCADe-Verzeichnis gespeichert und lokal
ausgewertet, also ausgelesen und die Web-Version angezeigt. Nur bei
Problemen mit vorhandener Internetverbindung benutzen! (Vorgabe
deaktiviert)
Bis Version 3.2.6 war die Versionsnummer aus dem Netz immer der
letzte erhaltene (von Windows gespeicherte) Wert. Ab 3.2.7 wird
dieser Cache-Wert gelöscht und erst dann die Anfrage gestartet,
weshalb es bei nicht vorhandener Internetverbindung bis zum Timeout
(einige Sekunden) dauern kann, bis dann ein evtl. negatives Ergebnis
gemeldet wird.
Bei der Update-Anfrage wird auch nach der Anzahl der
Datensatzdateien (*.bcd) mit Lautsprecherparametern lokal
(Unterordner TSP) und im Internet verglichen. Sind mehr Daten im
Netz vorhanden fragt das Programm nach und geht direkt zur
Internetseite, wo man sich die TSP.ZIP-Datei runterladen kann. Diese
muss in das Unterverzeichnis TSP entpackt werden, um die Parameter
nutzen zu können.
Hinweis:
Bei der Update-Funktion werden keine Daten vom PC zum Server
übertragen. Es erfolgt nur ein Lesezugriff auf Versionsdateien auf
dem Server.
Exportieren von Dateien
Zusätzlich zum Speichern ist das Exportieren der Daten in eine
CSV-Datei möglich. CSV = Comma Separated Values (Komma-getrennte
Werte) Hierbei kann nun eingestellt werden, welches Format diese
ANSI/ASCII-Datei haben soll. Excel kann CSV-Dateien direkt öffnen
und will dazu, wie der Name sagt, dass die Daten mit einem Komma
getrennt werden. Auch Leerzeichen und Semikolon sind bei einigen
Programmen üblich. Es ist auch jedes andere darstellbare
ANSI-Zeichen möglich, das hier direkt eingetragen werden kann. Will
jemand andere, z.B. nichtdarstellbare Steuerzeichen zur
Datentrennung benutzen, ist der entsprechende ASCII-Code (0...255)
für dieses Zeichen definierbar.
(Vorgabe ist das Komma = ASCII-Code Nr. 44)
Diese exportierten Dateien (nicht die gespeicherten!) kann
BassCADe nicht lesen! Die Zahlen werden hierbei immer mit einem
Punkt getrennt (1.5) gespeichert. Zur Markierung der Textpassagen
(Beginn und Ende) können auch Texterkennungszeichen benutzt
werden. Damit weist dann z.B. die Tabellenkalkulation dem gesamten
Text einer Zeile eine Zelle zu.
Old-Style:
Manchen sind zu viele Buttons im Hauptfenster. Hier lassen sich
viele unbenutzte Buttons und die Texte des Hauptfensters ausblenden.
Tipp: Mit dem Klick auf "einige" werden nur noch die wichtigsten
Buttons gezeigt, die restlichen Module lassen sich immer noch über
das Menü aufrufen.
Farben
Hier lassen sich die Farben des Moduls zum Vergleich der
Simulationsergebnisse einstellen. Man kann für jede der 6 Kurven
frei jede Farbe wählen (RGB) und entscheiden, ob man diese Linie
fett (doppelt so dick) darstellen will. Das Gitternetz (Grid) kann
wahlweise neben weiß und schwarz auch in diversen Grautönen
dargestell werden. Mit einem Klick auf den Button "Standard" wird
eine weiße Oberfläche mit den Farben aus den Vorgängerversionen
verwendet.
Wählt man einen schwarzen Hintergrund, kann man mit "RGB-Vorgabe"
auch eine empfehlenswerte Variante erhalten.
Die gleichen Farben lassen sich auch bei der Spektrendarstellung im
Modul Pegelreduzierung verwenden.
BassCADe-Konfigurationsdateien
Seit BassCADe 3.3.4 können aus vielen Modulen die Einstellungen in
einer Datei abgespeichert werden. Die Datei hat immer die Endung
bcdcfg. Um keine Daten zu verlieren bzw. lange nach den
Einstellungen suchen zu müssen, sollte man die Daten mit einem
geeigneten Dateinamen abspeichern.
Die folgenden Module speichern nicht nur ihre jeweiligen
Einstellungen, sondern auch die aktuellen TSPs und die Simulation in
einer niedrigen Auflösung ab: (maximal eine Boxen-Simulation pro
Datei!)
offene Box
geschlossene Box
Bassreflex-Box
geschlossener Bandpass
ventilierter Bandpass
Auch diese beiden Module speichern die TSPs des Lautsprechers:
Exponential-Horn
Transmissionline
Wird in eine vorhandene Datei geschrieben, werden so die TSPs
oder/und die Simulationsergebnisse überschrieben. (Kommt die
Simulation aus dem gleichen Modul, wird nachgefragt.)
Welche Daten überhaupt in einer BCDCFG-Datei enthalten sind, kann
man sich mit dem Modul Dateiinhalt (Menü - Hilfe - Dateiinhalt)
anzeigen lassen. Hier wird auch angegeben, aus welchen Boxenmodul,
die TSPs und die Simulation stammen, wenn vorhanden. Die
Thiele-Small-Parameter werden hier auch angezeigt. Andere Module,
z.B. Standbox-Gehäuse speichern nur ihre eigenen Daten, hier kann es
nicht zum überschreiben kommen.
Auch das Öffnen der gespeicherten BassCADe-Text-Daten (txt, keine
exportierten Dateien) können hier geöffnet werden, um die Inhalte
den Modulen zuordnen zu können. (auch TSPs, sofern vorhanden werden
angezeigt.)
Beim Import der Konfigurationsdatei, die TSPs enthält, in ein
Simulationsmodul kann man wählen, ob die TSPs auch mit übernommen
werden sollen.
Die bcd-Dateien enthalten ausschließlich die TSPs.
Standbox
In diesem Modul wird ein klassisches quaderförmiges Gehäuse für
Standboxen berechnet. Auch eine Trapez-Grundfläche für PA-Boxen ist
möglich.
Das Innenvolumen ist ein Bruttowert, also das theoretisch benötigte
Volumen inklusive Zusatzvolumen für Chassis, Weichen, Reflexrohr und
Tunnel. Nach der Einstellung der Breite und Höhe der Box (Außenmaße)
wird die benötigte Gehäusetiefe (außen) berechnet. Die Plattendicke
gibt die Stärke der Span- oder MDF-Platten (oder Holz etc.) an.
Man kann wahlweise auch das Außenvolumen oder alle 3 Außenmaße
vorgeben und in die entgegengesetzte Richtung rechnen lassen.
Große Gehäuse erhalten durch Leisten oder Bretter in sämtlichen
Innenecken eine wesentlich bessere Stabilität. Falls man solche
Innenleisten verwenden will, kann man mit dem zusätzlichen Punkt das
Volumen der Leisten, das von den Gehäuseabmaßen abhängt,
berücksichtigen. Dazu müssen die Maße des Querschnitts dieser
Leisten eingegeben werden. Es wird bei der Berechnung davon
ausgegangen, dass sich jeder Ecken und Kante genau eine Leiste
befindet.
In dem rechten Panel erhält man die Maße für den Zuschnitt der
einzelnen Platten. (Von den Außenmaßen wird dann an den jeweiligen
Platten die Plattendicke abgezogen.) Je nachdem wie man die Platten
anordnen möchte, kann man unter 6 Varianten auswählen (Sind die
gegenüberliegenden Seiten gleich groß, gibt es genau diese 6
Möglichkeiten.)
1) Front und Rücken komplette Größe, Seitenteile eingesetzt
2) Front und Rücken komplette Größe, Deckel/Boden eingesetzt
3) Deckel/Boden komplette Größe, Seitenteile eingesetzt
4) Deckel/Boden komplette Größe, Front eingesetzt
5) Seitenteile komplette Größe, Deckel eingesetzt
6) Seitenteile komplette Größe, Front eingesetzt
Dabei ist es empfehlenswert, etwa 1,0 ... 1,5 mm Abstand für
Leimflächen einzuplanen. Dieser Abstand wird bei der Berechnung
(einstellbar von 0...3 mm, Vorgabe 1,5 mm) mit berücksichtigt.
Um die Plattenanordung abhängig von der gewählten Variante zu
verdeutlichen, werden in der 2D-Seitenansicht (rechts) die
sichtbaren Schnittkanten ebenfalls dargestellt. Die nicht sichtbaren
Schnittkanten sind gestrichelt eingezeichnet.
Durch die je 3 gegenüberliegenden Wände bilden sich stehende Wellen,
die sich durch Erhöhungen bei bestimmten Frequenzen bemerkbar
machen. Ob man diese im Gehäuse bedämpfen muss, hängt von den
Abmaßen und dem Frequenzbereich ab.
Wenn diese Frequenzen nicht mindestens 2 Oktaven über dem
gewünschten Frequenzbereich liegen, ist es im Allgemeinen sehr
empfehlenswert. Die Grundfrequenzen werden deshalb hier mit
angegeben, von denen auch Vielfache also Harmonische "stehen
bleiben". Die Eckleisten werden nicht dargestellt.
Diese Einstellungen lassen sich auch speichern und wieder laden.
Car-Woofer Pult-Gehäuse
Hier wird ein Gehäuse mit einer schrägen Seite berechnet, wie sie
als Gehäuse-Subwoofer im Car-Hifi-Bereich eingesetzt werden. Die
Schräge nutzt das Volumen im Kofferraum hinter der Rückbank besser
aus.
Weiterhin hat dieses Gehäuse noch den Vorteil, dass nur 2 (und nicht
3) Gehäuse-Resonanzen durch die Schräge entstehen.
Es wird nur das Brutto-Innenvolumen (also inkl. Chassis, Rohr,
Weiche etc.), die Tiefen (an der Box oben und unten) und die Höhe
eingegeben und es wird die notwendige Breite der "Kiste" berechnet.
Man kann wahlweise auch das Außenvolumen oder alle 3 Außenmaße
vorgeben und in die entgegengesetzte Richtung rechnen lassen.
Alle Längen sind Außenmaße. Aus der Differenz der Tiefen entsteht
durch die schon erwähnte Schräge, deren Winkel sich dann z.B. an die
Lehne des Autorücksitzes anpassen lässt. Der Winkel wird, wie auch
die theoretische Höhe der Gesamtschräge, mit ausgegeben.
Zur Vereinfachung des Zuschnitts werden auch alle Schnittmaße der
Platten angegeben. Es kann hierbei unter 5 verschiedenen Varianten
gewählt werden.
1) Front und Schräge komplette Größe, Seitenteile eingesetzt (4
Gehrungsschnitte)
2) Front und Schräge komplette Größe, Deckel/Boden eingesetzt
(4 Gehrungsschnitte)
3) Deckel/Boden komplette Größe, Seitenteile eingesetzt (2
Gehrungsschnitte)
4) Deckel/Boden komplette Größe, Front eingesetzt (4
Gehrungsschnitte)
5) Seitenteile komplette Größe, Deckel eingesetzt (2
Gehrungsschnitte)
Beim Zuschnitt-Zoom kann man sich das Verleimen an der Schräge
ansehen, was die Grundlage für die Berechnung bietet. Bevor die
Kanten an einigen Platten schräg zugeschnittenen werden, werden sie
gerade auf Länge gesägt. Diese Zuschnittmaße sind gepunktet
eingezeichnet.
Als Beispiel seien im Folgenden die Versionen 1 und 3 aufgeführt.
s - Schnittbreite
r - Rest
Version 1:
Nicht sichtbare Kanten sind wiederum gestrichelt.
Version 3:
Die Eckleisten werden nicht dargestellt. Diese Einstellungen lassen
sich auch speichern und wieder laden.
Pyramidengehäuse
Diese Gehäuseform ist schon seltener, da sie äußerst aufwändig ist.
Dafür sind Pyramiden klanglich sehr gut, da es kaum
Gehäuseresonanzen durch diese Konstruktion gibt. Bei der Pyramide
müssen alle Kanten der dreieckigen Seitenplatten auf Gehrung
geschnitten und dann gedübelt und verleimt werden, damit das Gehäuse
hält. Die Grundplatte darf zwischen 3 und 16 Ecken besitzen, auf die
die Seitenteile gesetzt werden können. In der Praxis empfehlen sich
Pyramiden bis max. 6 Seiten.
Sollen die Seitenteile bis nach unten gehen, müssen sie entsprechend
verlängert werden. Nach der Eingabe des Innenvolumens (brutto) und
der Breite (Seitenlänge einer Kante innen bzw. außen), wird die Höhe
der Pyramide berechnet (innen und außen). Zum leichteren Nachbau,
werden die Längen der gleichschenkligen Seitenteile gleich mit
berechnet. Die Grundseite ist die äußere Kantenbreite. Die
Schenkellängen sind die anderen beiden Kanten, die sich oben in der
Spitze treffen.
Da in Pyramiden relativ viel Raum in der Spitze verschenkt wird,
lässt sich auch ein Pyramidenstumpf berechnen, der oben eine Platte
mit der gleichen Eckenanzahl besitzt. Dazu muss die obere
Kantenlänge einer Seite eingegeben werden. Diese muss kürzer als die
untere Kante sein.
Dadurch ergibt sich ein viereckiges Seitenteil, das die untere,
äußere Kantenlänge als Basis hat, 2 Schenkel nach oben und oben die
kürzere Seitenkante. Neben der Schenkellänge wird auch der Abstand
der parallelen Ober- und Unterkante (b.z.w. zwischen Basis und
Spitze bei der Pyramide) für das einfachere Anreißen beim Bau
ausgegeben.Um den Aufbau zu verdeutlichen ist in der Zeichnung die
Seitenansicht (eines Seitenteils) links und die Draufsicht (quasi
die Schnittkanten und Bodenplatte) rechts dargestellt.
Diese Einstellungen lassen sich auch speichern und wieder laden.
Zylindergehäuse
Hier werden typische Bassröhren, also zylinderförmige Gehäuse
berechnet. Oben links wählt man, welche Größen man vorgeben und
welche man errechnen lassen will.
Vin: Innenvolumen
do: Außendurchmesser
lo: Außenlänge
Uo: Außenumfang
Mit Dicke t1 ist die Holzstärke der beiden zylinderförmigen Scheiben
gemeint, mit Dicke t2 die Wandstärke der umlaufenden Röhre. Der
Button min wählt den minimalen Durchmesser, um den ausgewählten
Lautsprecher auch auf dem Stirnende einbauen zu können.
Berechnet werden dann weitere Daten wie.
Innendurchmesser
Innenumfang
Außenvolumen
Innenlänge
Masse der Röhre
Die Grafik zeigt den Blick auf die Scheibenseite auf der linken und
den Seitenansicht auf der rechten Seite.
Tiefpass-Filter (TP)
Tiefpass-Filter werden zur Abtrennung von Tieftönern (engl. woofer)
verwendet. Dieses Filter dämpft höhere Frequenzen stärker als tiefe.
Die Ordnung des Filters wird über den Grad des Nennerpolynoms der
Übertragungsfunktion bestimmt, deshalb hat hier ein TP 2. Ordnung 12
dB Abfall oberhalb der Grenzfrequenz.
Es wird die gewünschte Trennfrequenz und die Steilheit eingegeben,
worauf die entsprechenden Bauteilgrößen (z.B. mit
Butterworth-Charakteristik) errechnet werden.
Durch Anpassen dieser Werte kann man sich die Simulation anschauen
und die sich simulierten Grenzfrequenzen und Güten dazu ansehen.
Mit der Checkbox "TP" kann der Einfluss des Filters in der
Simulation ein- und ausgeschaltet werden. Das ist speziell bei einem
importierten SPL-Frequenzgang hilfreich, um den Unterschied zu
sehen.
Das Ergebnis lässt sich zusammen mit anderen Filtern (export-Button)
im Modul Gesamtweiche ansehen. Das speichern oder exportieren in
eine Textdatei ist mit dem Speichern-Button möglich.
Neben dem Filter selbst können Teile der Weiche aus dem EQ-Teil,
Dämpfungsglied, mit gemessenen Frequenzgang und Impedanzgang des
Lautsprechers mit simuliert werden. Das ist auch mit einem
simulierten SPL-Verlauf z.B. Bassreflex möglich.
Dazu müssen diese Werte vorher für dieses Modul exportiert worden
sein. Nur dann lassen sie sich hier importieren. (Je nach
Windows-Grafik ist evtl. ein Klick auf den Aktualisieren-Button
nötig.)
Ein Klick auf das Bild zeigt den Aufbau des simulierten Filters.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Hinweis:
* bedeutet, dass sich in Kombination mit einem HP/BP gleichen Typs
und gleicher Trennfrequenz beide genau zu 0dB aufsummieren
*+ bedeutet dass mit Verpolung eines der beiden Filterzweigen mit
einem HP/BP gleichen Typs und gleicher Trennfrequenz beide genau zu
0dB aufsummieren
2. Ordnung Linkwitz (-3dB) bezieht sich auf die normale
Grenzfrequenz
2. Ordnung Linkwitz auf die Trennfrequenz einer 2-Wegeweiche
Bandpass-Filter (BP)
Bandpass-Filter werden zur Abtrennung von Mittel- oder
Mittelhochtönern verwendet.
Die Ordnung des Filters wird über den Grad des Nennerpolynoms der
Übertragungsfunktion bestimmt, deshalb hat hier ein BP 2. Ordnung
jeweils 6dB Abfall (nach oben und unten) und ein BP 4. Ordnung dann
je 12 dB.
Sie sind materialaufwendig und nicht ganz einfach zu berechnen, da
auch Mitteltöner keine ideale Impedanzlinie besitzen. Hier hilft oft
nur probieren und nachmessen.
Bei einem Bandpass 4. Ordnung sollten nicht einfach ein Tief- und
ein Hochpass nacheinandergeschaltet werden. Die im Bild angegebene
Anordnung aus einem Saugkreis (L2-C2) und einem Sperrkreis (L1-C1)
bietet Vorteile gegenüber anderen Konstruktionen, besonders bei
schmalbandigen Filtern.
Es werden die gewünschten Trennfrequenzen und die Steilheit
eingegeben, worauf die entsprechenden Bauteilgrößen (mit
Butterworth-Charakteristik) errechnet werden.
Durch Anpassen dieser Werte kann man sich die Simulation anschauen
und die sich simulierten Grenzfrequenzen und Güten dazu ansehen.
Mit der Checkbox "BP" kann der Einfluss des Filters in der
Simulation ein- und ausgeschaltet werden. Das ist speziell bei einem
importierten SPL-Frequenzgang hilfreich, um den Unterschied zu
sehen.
Das Ergebnis lässt sich zusammen mit anderen Filtern (export-Button)
im Modul Gesamtweiche ansehen. Das speichern oder exportieren in
eine Textdatei ist mit dem Speichern-Button möglich.
Neben dem Filter selbst können Teile der Weiche aus dem EQ-Teil,
Dämpfungsglied, mit gemessenen Frequenzgang und Impedanzgang des
Lautsprechers mit simuliert werden. Das ist auch mit einem
simulierten SPL-Verlauf z.B. Bassreflex möglich.
Dazu müssen diese Werte vorher für dieses Modul exportiert worden
sein. Nur dann lassen sie sich hier importieren. (Je nach
Windows-Grafik ist evtl. ein Klick auf den Aktualisieren-Button
nötig.)
Ein Klick auf das Bild zeigt den Aufbau des simulierten Filters.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Hinweis:
* bedeutet, dass sich in Kombination mit einem TP/HP gleichen Typs
(halber Ordnung vom BP) und gleicher Trennfrequenz beide genau zu
0dB aufsummieren
*+ bedeutet dass mit Verpolung eines der beiden Filterzweigen mit
einem HP/BP gleichen Typs (halber Ordnung vom BP) und gleicher
Trennfrequenz beide genau zu 0dB aufsummieren
Hochpass-Filter (HP)
Hochpass-Filter werden zur Abtrennung von Hochtönern (engl. Tweeter)
verwendet. Dieses Filter dämpft tiefere Frequenzen stärker als hohe.
Die Ordnung des Filters wird über den Grad des Nennerpolynoms der
Übertragungsfunktion bestimmt, deshalb hat hier ein HP 2. Ordnung 12
dB Abfall unterhalb der Grenzfrequenz.
Es wird die gewünschte Trennfrequenz und die Steilheit eingegeben,
worauf die entsprechenden Bauteilgrößen (z.B. mit
Butterworth-Charakteristik) errechnet werden.
Durch Anpassen dieser Werte kann man sich die Simulation anschauen
und die sich simulierten Grenzfrequenzen und Güten dazu ansehen.
Mit der Checkbox "HP" kann der Einfluss des Filters in der
Simulation ein- und ausgeschaltet werden. Das ist speziell bei einem
importierten SPL-Frequenzgang hilfreich, um den Unterschied zu
sehen.
Das Ergebnis lässt sich zusammen mit anderen Filtern (export-Button)
im Modul Gesamtweiche ansehen. Das speichern oder exportieren in
eine Textdatei ist mit dem Speichern-Button möglich.
Neben dem Filter selbst können Teile der Weiche aus dem EQ-Teil,
Dämpfungsglied, mit gemessenen Frequenzgang und Impedanzgang des
Lautsprechers mit simuliert werden. Das ist auch mit einem
simulierten SPL-Verlauf z.B. Bassreflex möglich.
Dazu müssen diese Werte vorher für dieses Modul exportiert worden
sein. Nur dann lassen sie sich hier importieren. (Je nach
Windows-Grafik ist evtl. ein Klick auf den Aktualisieren-Button
nötig.)
Ein Klick auf das Bild zeigt den Aufbau des simulierten Filters.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Hinweis:
* bedeutet, dass sich in Kombination mit einem TP/BP gleichen Typs
und gleicher Trennfrequenz beide genau zu 0dB aufsummieren
*+ bedeutet dass mit Verpolung eines der beiden Filterzweigen mit
einem TP/BP gleichen Typs und gleicher Trennfrequenz beide genau zu
0dB aufsummieren
2. Ordnung Linkwitz (-3dB) bezieht sich auf die normale
Grenzfrequenz
2. Ordnung Linkwitz auf die Trennfrequenz einer 2-Wegeweiche
Trimode-Weiche
Tri-Mode-Weichen finden ausschließlich im Car-HiFi-Bereich
Anwendung. Dabei werden an eine Stereo-Endstufe zwei Systeme und ein
Subwoofer angeschlossen, der dabei trotzdem über beide Endstufen
läuft. Dies gelingt durch Reihenschaltung der Endstufen b.z.w.
internes Verdrehen der Phase einer Endstufe um 180°. Mit normalen
Stereo-Endstufen funktioniert das hier nicht, entweder läuft der Sub
nur auf einem Kanal oder er erhält ein Differenzsignal, das keinen
Bass besitzt.
DIE ENDSTUFE MUSS TRIMODE-FÄHIG SEIN!
Ein Indiz dafür ist auch, wenn die Endstufe ohne Schalter brückbar
ist, die beiden Ausgänge dann die Anschlüsse der Stereoausgänge
sind. Abhängig von der Innenschaltung ist auch der ANSCHLUSS für den
Sub, den man im Handbuch oder auf der Endstufe NACHLESEN kann.Zu
beachten ist auch die Impedanz der einzelnen Systeme. Ist die
Endstufe 2 Ohm-stabil, können zwei 4 Ohm-Chassis pro Kanal parallel
angeschlossen werden, d.h. ein 4 Ohm und ein 8 Ohm Subwoofer.
Wie im Brücken-Betrieb (Bridge load) geht die Subwoofer-Impedanz in
beide Kanäle ein. Deshalb muss der Lautsprecher-Widerstand durch
diese Endstufenbeschaltung halbiert werden, wenn keine passive
Frequenzweiche verwendet wird. Also darf an eine 2-Ohm-stabile
Endstufe gebrückt nur einen Lautsprecher mit mind. 4 Ohm treiben.
Impedanz-Korrektur
Diese Impedanzkorrektur dient zur Linearisierung des
frequenzabhängigen Widerstandes des Lautsprechers. Vor allem bei
Subwoofern treten starke Schwankungen auf. Im wesentlichen gibt es
einen Anstieg der Impedanz zu hohen Frequenzen hin,
dem das RC-Glied entgegengewirkt Die Chassis-Resonanzen, die durch
die Gehäusekonstruktion entstehen, werden mit je einem R-L-C-Glied
kompensiert. Es gibt mindestens eine, bei Reflex-Konstruktionen auch
mehrere Resonanzen.
Die Werte hängen von der Resonanzfrequenz und der Größe der
Überhöhung ab, die man aus dem Impedanzfrequenzgang erhält. Die
Spule sollte möglichst groß sein. Ihr Wert hängt hauptsächlich von
der elektrischen Güte ab, mit einem Klick auf das Fragezeichen, wird
ein sinnvoller Wert errechnet.
Da der Innenwiderstand meist geringer als R1 ist, wird die Differenz
zwischen beiden mit einem ohmschen Widerstand ausgeglichen. Die
Drahtstärke der Spule sollte über 0,5mm liegen, damit sich beim
Betrieb die Spule nicht zu stark erwärmt.
Der Anstieg zu den hohen Frequenzen, verursacht durch die
Schwingspuleninduktivität, wird mit einem R-C-Glied kompensiert.
Solche Linearisierung sind bei passiven Weichen und Anschluss der
Lautsprecher an Röhrenendstufen (mit Ausgangsübertragern) unbedingt
erforderlich, da sonst diese Überhöhungen zu stark stören, da sie
auch im Frequenzgang auftreten.
Das ist bei passiven Weichen sonst meist nur nötig, wenn die
Trennfrequenz in der Nähe (z.B. weniger als 1 Oktave) der
Resonanzfrequenz liegt oder große Überhöhungen im Impedanzverlauf
vorhanden sind. Gehäuseresonanzen, die durch Innenmaße entstehen
werden durch geeignete Gehäusekonstruktion (nichtparallele und grobe
Innenwände) und Dämmwolle am wirkungsvollsten unterdrückt.
Die Simulation zeigt den Ersatzwiderstand dieser Schaltung an. Liegt
eine Impedanzmessung vor, kann man sich zuerst Hilfe zu den Werten
geben lassen. Anschließend kann man sich mit durch Auswählen den
Gesamtwiderstand (Lautsprecher parallel mit dieser Zusatzschaltung)
simulieren lassen. Es kann auch nur ein Teil der Schaltung verwendet
werden, z.B. nur R2 und R3. Mögliche Bauteilwerte können aus
gemessenen Impedanzkurven errechnet werden, die entsprechende
Messung wird dann mit "Werte aus Impedanzmessung..." importiert. Die
Korrekturschaltung kann danach auch mit der gemessenen
Lautsprecherimpedanzkurve simuliert werden.
Diese Einstellungen lassen sich auch speichern und wieder laden.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Dämpfungsglied
Dieses Dämpfungsglied dient zur Pegelreduzierung von dynamischen
Hochtönern. Dabei wird die überflüssige Leistung in Wärme umgesetzt.
unten:
Die im Hochtonbereich abgegebene Leistung ist hauptsächlich vom
Eingangssignal und der Weiche davor abhängig. Eine Abschätzung
darüber kann man mit vorgegebenen Spektren und variablen Filtern
durchführen. Dazu wird die Ausgangsleistung (RMS) des Verstärkers
und die Weichenparameter angegeben. die im Hochtonbereich anliegende
Leistung kann dann daraus errechnet werden.
Es kann aus verschiedenen Spektren gewählt werden.
- weißes Rauschen 20 kHz: Jede Frequenz enthält die gleiche Energie
- weißes Rauschen 100 kHz
- Musik-ähnlich 20 kHz: bis 1,4 kHz haben alle gleichen Pegel,
darüber gibt es einen Abfall von 3 dB/Oktave bis 20 kHz
- Musik-ähnlich: wie zuvor mit zusätzlichen Oberwellen oberhalb 20
kHz, Abfall 6 dB/Oktave
- bandbegrenztes rosa Rauschen bis 20 kHz (Abfall 3 dB/Oktave) In
jeder Oktave steckt die gleiche Energie
- bandbegrenztes rosa Rauschen bis 100 kHz (Abfall 3 dB/Oktave)
sowie verschiedene Musikspektren (z.B. Dance)
Die letzten 5 Spektren sind benutzerdefiniert und können unter Optionen verändert werden.
oben:
Die abgegebene Leistung bezieht sich dabei auf die Leistung die am
Hochtöner nach der Weiche anliegt. Sie liegt meist in einer
Größenordnung von etwa 10 % der Ausgangsleistung. (siehe oben) Soll
die Pegelreduzierung hinter der Weiche direkt vor dem
Lautsprecher erfolgen, ist das, ohne die komplette Weiche zu
modifizieren, nur mit den 2 Widerständen sinnvoll, da dadurch die
Impedanz nach dem Filter nicht verändert wird.
Durch Eingabe selbst gewählter Werte kann man sich Gesamtimpedanz
und Dämpfung errechnen lassen.
Hinweis:
Bei der Version mit einem Widerstand wird durch die größer werdende
Gesamtimpedanz die abgegebene Leistung geringer. Der berechnete Wert
für die Leistung von R3 basiert praxisnah auf einer konstanten
Ausgangsspannung des Verstärkers, nicht auf der konstant abgegebenen
Leistung (das wäre der Klammerwert).
Beispiel: Ein 8-Ohm-HT, bei dem nach der Weiche 10 Watt anliegen,
wird um 6 dB bedämpft: Der Vorwiderstand R3 beträgt so ca. 8 Ohm.
durch die neue Gesamtimpedanz von 16 Ohm halbiert sich die
Ausgangsleistung des Verstärkers auf 5 W, weshalb R3 maximal nur
noch 2,5 W anstatt bei gleichbleibender Leistung dann 5 W aufnehmen
müsste.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Bemerkung:
Diese Möglichkeit der Dämpfung funktioniert oft nicht bei
Piezo-Hochtönern. Dort sollte ein Hochpass erster Ordnung mit hoher
Grenzfrequenz (>2 kHz) an eine große Impedanz eingesetzt werden,
da sich Piezo-Hochtöner sehr stark kapazitiv verhalten, also muss
ein kapazitiver Widerstand vorgeschaltet werden. Sie brauchen dafür
meist keine anderen Weichenbauteile. Es sollten auch keine Spulen in
dem Weichenzweig davor vorhanden sein, da durch die hohe Kapazität
des Piezohochtöners sonst eher Schwingkreise entstehen könnten.
Equalizer
In diesem Modul können passive Frequenzkorrekturen berechnet werden.
Typisch ist eine Höhen- oder Tiefenabsenkung, bzw. ein
RLC-Sperrkreis, der als Kerbfilter wirkt.
Links lassen sich grobe Voreinstellungen wählen, aus denen
empfohlene Bauteilgrößen errechnet werden. Diese lassen sich dann
rechts modifizieren und in der Simulation die Auswirkungen
abschätzen.
Mit dem importierten Frequenzgang kann man die Auswirkungen noch
besser simulieren, zum Beispiel um einen Anhebung abzuschwächen.
Mit der Checkbox "EQ" kann der Einfluss des Filters in der
Simulation ein- und ausgeschaltet werden. Das ist speziell bei einem
importierten SPL-Frequenzgang hilfreich, um den Unterschied zu
sehen.
Wird auch der Impedanzverlauf importiert, sind die Simulation noch
näher an der Wirklichkeit.
Ein Haken bei Phase zeigt dien Phasengang ebenfalls mit an. Die
anderen beiden Häkchen bestimmen, ob Impedanz und Frequenzgang mit
simuliert werden sollen. Neben dem Filter selbst können Teile der
Weiche mit dem Dämpfungsglied, mit gemessenen Frequenzgang und
Impedanzgang des Lautsprechers mit simuliert werden. Das ist auch
mit einem simulierten SPL-Verlauf z.B. Bassreflex möglich. Dazu
müssen diese Werte vorher für dieses Modul exportiert worden sein.
Nur dann lassen sie sich hier importieren. (Je nach Windows-Grafik
ist evtl. ein Klick auf den Aktualisieren-Button nötig.)
Ein Klick auf das Bild zeigt den Aufbau des simulierten Filters.
Das Feld LS-Setup (z.B. 1/1, 1/2 oder 2/1) zeigt, wie viele
Lautsprecher verwendet werden und wie sie elektrisch verschaltet
sind. Das ändert die Gesamtimpedanz wie auch die eines
Einzellautsprechers.
Im Modul Zusammenschalten
kann man sich die benutzte Kombination anzeigen lassen und auch
übernehmen.
Gesamtweichen-Simulation
Zur Simulation der Summe aller Zweige einer Frequenzweiche müssen
die Daten zuvor durch Export aus den einzelnen Modulen (Tiefpass,
Hochpass und wenn gewünscht Bandpass) übertragen werden.
Hat man die gewünschten Filter exportiert, kann man sich hier mit
evtl. Verpolung von Hoch- oder Bandpass, sowie einer möglichen
Pegelabsenkung den Summenfrequenzgang anzeigen lassen.
Es handelt sich hier aber um den idealen, berechneten
Summenfrequenzgang, der vom realen abweichen kann: Gründe dafür sind
z.B.
Abstände der Lautsprecher zueinander (Hochtöner über dem
Tieftöner)
Laufzeitunterschiede (Membran des Tieftöners in der
Regel weiter hinten im Gehäuse gegenüber dem Hochtöner)
Interferenzen untereinander
Reflektionen (z.B. an der Frontplatte) sowie Beugung des
Schalls
Frequenzen werden unterschiedlich stark gebündelt
(Richtwirkung)
für jeden Filter kann man wählen:
soll der Filterzweig beim Gesamtergebnis mit einbezogen werden
verpolt oder unverpolt angeschlossener Lautsprecher
Pegelkorrektur (für Wirkungsgradunterschiede beim
Lautsprecher)
Abstand vom Lautsprecherzentrum (Membran) zum Hörer (nominal 1
m)
für die Gesamtsimulation wählbar:
Einfluss Abstand: Phasenverschiebung durch Laufzeit des
Schalls
dB (Abstand): Wenn Abstandseinfluss mit berechnet wird, dann
wird bei Differenz zu 1 m Abstand auch eine Pegeänderung mit
einberechnet (größer wenn näher)
°: Soll der Phasenverlauf mit angezeigt werden
Wird die STRG- oder SHIFT-Taste während der Mausbewegung gedrückt,
kann man den angezeigten Bereich verschieben.
Der Home-Button setzt alle Einstellungen auf die Vorgabewerte (20 Hz
... 20 kHz) zurück.
Experimentelle
Ermittlung der Thiele-Small-Parameter
Um alle Parameter zu bekommen, gibt es zwei Methoden, die
Massemethode und die Volumenmethode. Bei ersterer wird nach der
ersten Messung eine bekannte Masse auf die Membran geklebt und die
neue Resonanzfrequenz gemessen. Bei der zweiten Methode wird das
Chassis in ein bekanntes, geschlossenen Volumen eingebaut und
nochmals eine komplette Freqenz- und Gütemessung gemacht.
Liegen die TS-Parameter eines Chassis nicht vor, kann man sie auch
selbst messen. Am besten werden alle diese Messungen mit einer
kleinen Schallwand, an der der Lautsprecher verbaut wurde,
durchgeführt.
Dazu sind folgende Schritte nötig: (es wird nun schrittweise anhand
eines Beispiels die Messung erläutert.)
1. Lautsprecher weichklopfen
Beim Weichklopfen wird die Lautsprechermembran und -sicke mit einem
sehr tiefen Ton ( 15 Hz) etwa 15 Stunden weicher gemacht, wobei die
Resonanzfrequenz sinkt und sich die Parameter stabilisieren. Dann
lässt man die Schwingspule über mehrere Stunden zur genaueren
Messung abkühlen.
2. Gleichstrom-Widerstand und Durchmesser messen
Mit einem Multimeter misst man den direkten Widerstand der
Schwingspule. Er ist etwas geringer als die angegebene Nennimpedanz.
Dieser Wert ist Re und damit der erste Parameter, der als
DC-Widerstand eingetragen wird. (Beispiel 3,1 Ohm) Nun kann auch
gleich der Durchmesser des Lautsprechers in cm abgemessen werden.
Und zwar reine Membran plus Hälfte der Aufhängung ist ein guter
Richtwert. (z.B. 25,3 cm)
3. 10-Ohm-Widerstand statt Chassis anschließen
Der Lautsprecher wird erst durch einen 10 Ohm-Widerstand ersetzt, um
die Verhältnisse U/Z festzulegen und die Impedanz dann direkt
abzulesen. Dieser 10R-Widerstand ist nur ein Richtwert. Der
Vorwiderstand sollte größer als der Chassis-Ersatzwiderstand sein.
4. Pegel einstellen
Nun wird die Ausgangsspannung des Verstärkers oder Ton-Generators
auf einen festen Wert eingestellt, so dass z.B. am 10-Ohm-Widerstand
z.B. 100 mV anliegen. Eine empfehlenswerte Frequenz sind 50Hz, auf
die der Tongenerator dabei eingestellt wird. Diese Spannung sollte
mit einem genauen AC-Digital-Multimeter gemessen werden, optimal
wäre ein True-RMS-Meßgerät. Trotzdem werden alle Messungen mit einem
Sinus-Ton durchgeführt. Nun entsprechen 100 mV = 10 Ohm.
5. Lautsprecher anschließen
Jetzt wird der Widerstand entfernt und dafür der Lautsprecher
angeschlossen. Er muss völlig frei und weit entfernt von Wänden
b.z.w. anderen geraden Flächen sein. Dann wird die Impedanzkurve
aufgenommen. Die Werte können in ein logarithmisches Z / f -
Diagramm eingezeichnet werden.
6. Geforderte Einzelwerte in das Programm eingeben
Abhängig von der Größe des Lautsprechers beginnt man bei 15...40 Hz
und erhöht die Frequenz langsam und beobachtet das Multimeter. Man
sucht das erste Impedanzmaximum. Die Spannung erhöht sich immer
weiter bis zu einem bestimmten Punkt, dann fällt sie wieder. Man
sucht genau die Frequenz, wo die gemessene Spannung am höchsten ist.
(eine Nachkommastelle bei der Frequenz wäre gut...) (Beispiel 30,0
Hz, 260 mV = 26,0 Ohm) Nun schreibt man den Wert der Frequenz und
der Impedanz bei Freiluft-Resonanz und Überhöhung hinein.
Nun will das Programm zwei Frequenzen f1 und f2 (bei 8,98 Ohm)
wissen:
f1 ist unterhalb der Freiluftresonanz, f2 darüber.
Nun dreht man die Frequenz runter, bis man bei 8,98 Ohm, also 89,8
mV ist. (z.B. 20,0 Hz) Dann wieder nach oben, bis man wiederum die
89,8 mV erreicht. (z.B. 45 Hz.)
Jetzt hat man neben der Freiluftresonanzfrequenz fs bereits die
elektrische Güte Qes, die mech. Güte Qms und damit auch den
wichtigen Parameter der Gesamtgüte Qts.
7. Thiele-Small-Parameter berechnen lassen
Um an den wichtigen Parameter des Äquivalentvolumens Vas zu kommen,
gibt es zwei Methoden.
Zusatzmasse (Delta-Masse-Verfahren)
Bestimmung über Volumen
Ich bevorzuge die erste Variante, sie ist weniger aufwändig. Dazu
sollte aber sehr genau gemessen werden. Hier wird eine genau
definierte Masse (z.B. Knetmasse) an der Membran angebracht und
einfach die neue, nun tiefere Resonanzfrequenz gemessen. Die Größe
der Masse hängt auch von der Lautsprecher-Größe ab und sollte
zwischen 5 und 50 g liegen. im Beispiel: eine 10g Masse produziert
eine neue Resonanz bei 28,3 Hz.
Nun hätten wir auch das Vas (124,3 Liter) und alle anderen, für eine
Konstruktion nötigen Werte. Bei der 2. Methode wird der Lautsprecher
in ein genau bekanntes, geschlossenes Volumen angekoppelt, und
wiederum eine Impedanzkurve aufgenommen. Die neue
Einbau-Resonanzfrequenz ist höher, auch die Einbaugüte ist
gestiegen. Auch hier wieder, wie zuvor, die Werte eingeben und
einfach rechnen lassen.
8. Induktivitätsmessung
Für Frequenzweichen ist der induktive Anteil der Spule ebenfalls
interessant. Man wählt eine entsprechend hohe Frequenz
(typisch 6 - 15 kHz) z.B. 10 kHz und misst wieder den genauen Wert
der Impedanz. (z.B. 865 mV also 86,5 Ohm) Die
Schwingspulen-Induktivität des Chassis' wird nun berechnet und
angezeigt, hier 1376 uH.
Die Genauigkeit aller Berechnungswerte liegt mit unter 5% im
akzeptablen Rahmen. Die Gesamtgenauigkeit ist noch geringer. Das
liegt nicht nur an ungenauen Messungen sondern an ungenaue
Konstanten wie z.B. Luftdichte und Schallgeschwindigkeit, die
einfach, quadratisch oder sogar kubisch eingehen, so dass
Abweichungen vorprogrammiert sind. Weiter wirken Innenwiderstände
des Tongenerators und des Multimeters, weshalb eine zusätzliche
Endstufe Verbesserung bringt. Die Genauigkeit genügt aber völlig den
Möglichkeiten zur Berechnung von einfachen Gehäuse-Konstruktionen.
Dan schreibt man noch den Hersteller und geneuen Typ in die
entsprechenden Eingabefelder. Die Maximalleistung steht in der Regel
auf dem Lautsprecher oder wird vom Hersteller mit geliefert. Das
Eigenvolumen kann man abschätzen oder auch im Modul Eigenvolumen
näherungsweise berechnen lassen.
Man kann diese Werte nun übernehmen oder in eine BCD-Datei
abspeichern.
Der schnellste Weg ist die Messung mit einem Messprogramm.
REW-Impedanzkurven können hier eingelesen und importiert werden, um
hier die TSPs zu berechnen.
Messdatenimport
In diesem Modul können Frequenz- oder Impedanzkurven, die mit dem
Room EQ Wizard (REW), ARTA, oder einem Tool, das FRD, ZMA-Dateien
erzeugt, gemessen und exportiert wurden, importiert werden. In
diesem Tool hängen die Anzahl der exportieren Werte stark von
Programmversion und der Darstellung ab. Welches Trennzeichen benutzt
wird (Komma, Space...) ist egal.
Im BassCADe-Modul zum importieren auf den Mikrofon-Button klicken
und die entsprechende Datei (*.txt) auswählen. Der Fortschritt wird
angezeigt und nach dem konvertieren auch die Kurve. Im Fenster oben
stehen die Eckdaten, wie viel Werte aus der Datei ausgeesen und
konvertiert wurde. Weniger als 900 (mind. 96 pro Oktave) sollten es
nicht sein. Dann sieht die Kurve auch stufig aus. Verbessern lässt
sich das vor allem durch mehr Daten beim Export, aber auch mit dem
Häkchen bei "antialiasing" im Importmodul wird die Stufigkeit durch
Interpolation verringert. (Dazu dieses vor dem Import auswählen.)
BassCADe importiert max. 100.000 Werte. Sollten wieder Erwarten zu
viele Messwerte in der Datei sein, dann kann man mithilfe des
Balkens links reduziert werden, so dass dann nur jeder zweite,
dritte ... Wert eingelesen wird.
Mit dem Häkchen auf Phase wird auch die Phasengang angezeigt und
später mit in die Datensätze kopiert. Vor allem Frequenzmessungen
mit dem Mikrofon können verrauscht sein. Mit Mittelung Pegel bzw.
Mittelung Phase lassen sich hier Verbesserungen erzielen, aber
weniger ist besser, denn 1/3 Oktave oder weniger (1/2) sind für die
Praxis kaum brauchbar.
Normalerweise wird der Frequenzbereich von 10 Hz...20 kHz
dargestellt, mit Auswahl von "full" wird dann der komplette Bereich
von 1 Hz-100 kHz gezeigt.
Nun kann man mit der Auswahl rechts wählen, in welchen Slot man die
momentane Messung kopiert. Vorher dazu am besten einen Namen
vergeben. Dazu stehen 3 Frequenzgang- und 3 Impedanzgang-Slots zur
Verfügung. (Die Phase wird nur mit kopiert, wenn sie dargestellt
wird.)
Zusätzlich lässt sich eine Frequenzmessung auch in eine der 6
Gehäusemessungen kopieren, um mit Simulationen
(Simulationsvergleich) direkt verglichen werden zu können.
So lassen sich nun mehrere Messungen z.B. Hoch-, Mittel und
Tieftöner getrennt (jeweils Impedanz und Frequenzgang) importieren
und diese Kurven verwenden. Der Offset symbolisiert den 0-dB-Linie
der Messung, dieser kann (vor dem Slot-Kopieren) auch angepasst
werden. Die untere und ober Frequenz lässt sich in allen Slots
verändern, um den Frequenzbereich einzuengen. Beim direkten Import
(vor dem Slot-Kopieren) kann man ihn auch erweitern, dann wird der
neue Wert bis zur gewünschten Grenze kopiert.
Maximaler Schalldruck
Da das menschliche Gehör logarithmisch arbeitet, ist es für viele
oft nur schwer vorstellbar, wie laut nun wirklich ein Paar
Lautsprecher ist. Das ist auch der Grund, warum für die Berechnungen
der Pegel das logarithmische Maß Dezibel (dB) verwendet wird. Nur
zum besseren Verständnis führte man das Maß Sone (Lautheit) ein, bei
der eine doppelte Lautstärke auch den sone-Wert verdoppelt. 1 sone =
40 dB, 2 sone = 50 dB, 3 sone = 56 dB, 4 sone = 60 dB.
Damit sich die (vom Menschen empfundene) Lautstärke verdoppelt, muss
der Pegel verzehnfacht (+10 dB) werden. Das bedeutet aber auch eine
Verzehnfachung der Leistung! Selbst eine Verdopplung des
Schalldrucks ergibt nur einen Gewinn von 6 dB.
Weiterhin verdoppelt sich der Schalldruck nicht, wenn man zwei
gleichlaute Boxen verwendet. Der Pegelzuwachs liegt (Addition der
Effektivwerte) im Mittel bei nur 3 dB. Das heißt, man benötigt 10
gleichlaute Boxen für die doppelte Lautstärke!
Nur wenn beide Lautsprecher (mit so auch doppelter Membranfläche)
das gleiche Signal phasenrichtig wiedergeben und ihr Abstand
zueinander klein gegenüber der Wellenlänge des Signals ist (also bei
parallelgeschalteten nebeneinander positionierten Tieftönern), dann
sind Pegelgewinne bis zu 6 dB möglich.
Diese Berechnung geht von räumlich getrennten Boxen aus, bei denen
sich nur deren mittlere Effektivwerte addieren. Mit Auswahl von
"Druckaddition" lässt sich für den Bassbereich aber auch mit +6 dB
bei Chassisverdopplung rechnen.
Mit doppeltem Abstand nimmt der Schalldruck um 6 dB ab. Nur bei
einer Zylinderwelle im Nahfeld (line-array) kann sie mit 3 dB bei
Verdopplung abfallen.Diese Option lässt sich mit r (r²) anwählen.
Dezibel-Angaben beziehen sich auf einen Pegel, der von der Frequenz
unabhängig ist. Da das Ohr jedoch unterschiedliche Frequenzen
unterschiedlich laut wahrnimmt, gibt es die Einheit Phon, die diesen
Ohreinfluss berücksichtigt. Das geschieht durch Isophonen, also
Linien gleicher Lautstärke. Um den Zusammenhang zwischen Phon und
Dezibel zu zeigen, gibt es eine sogenanntes Hörflächen-Diagramm
(nach DIN 45630). Wie dort zu sehen, reichen bereits bei ca. 3,5 kHz
115 dB zum Erreichen der Schmerzschwelle von 130 Phon, während man
im Tiefbassbereich (ca 30 Hz) etwa 150 dB dafür braucht, das ist der
60-fache Schalldruck.
Bei der Schalldruck-Messung ist das jedoch kompliziert, weshalb man
einfach Kurven (A, B, C, D) zur Vorfilterung verwendet, die Angaben
sind dann z.B. dB(A).
Der Vorteil des logarithmischen Rechnens ist der große Bereich, eine
Multiplikation wird in eine Addition umgewandelt. Also 10 dB + 10 dB
= 20 dB, heißt 10-fache Leistung * 10-fache Leistung gleich
100-fache Leistung.
Auch nimmt man breitbandige Ereignisse lauter wahr als einzelne
Töne, es gibt spektrale Verdeckungen, so ist es subjektiv immer
anders als in dB.
Seit Version 3.2 lassen sich auch Gesamtpegel von verschiedenen
Boxentypen berechnen.
Da die Bestromung der Lautsprecher die Schwingspulentemperatur
ansteigen lässt, verringert sich so die aufgenommene elektrische und
so auch die abgegebene akustische Leistung. Mit dem Regler
Schwingspulentemperatur kann man hier diesen Effekt mit einbeziehen.
Bei der Abschätzung der Temperatur wird anhand des Boxentyps und der
Leistung die Temperatur abgeschätzt. Es wurden Erfahrungskurven der
Pegelverringerung abhängig vom Boxentyp aus dem PA-Bereich
verwendet.
Ab Version 3.4 ist die Möglichkeit die nötige Auslenkung der Membran
abhängig vom Schalldruck zu berechnen.
Ab Version 3.5.3 kann im Tab "Frequenzahbhängige Dämpfung" bei
Vorgabe von Temperatur, Luftfeuchte und Luftdruck die zusätzliche
frequenzabhängige Dämpfung abhängig vom Abstand berechnet werden. In
der Luft werden höhere Frequenzen stärker absorbiert als tiefe.
Interferenz
Dieses Modul dient dazu, die Verteilung des Schalldrucks von zwei
Schallquellen zu zeigen.
Dazu wird die gewünschte Frequenz oder Wellenlänge festgelegt. Bei
gleicher Frequenz hängt die Wellenlänge von der
Schallgeschwindigkeit ab. Diese ist wiederum vom Stoff (hier Luft)
und der Temperatur abhängig. Von jeder Schallquelle wird der Pegel
(dB SPL in 1 m Entfernung) und die Phasenverschiebung (typ 0 kann
aber auch -180...+180°) betragen, z.B. bei Weichen oder Verpolung
eines Lautsprechers (180°).
Rechts von der Grafik wird die Distanz beider Lautsprecher (Tiefe)
von der Grafikoberseite(-20...-100 cm vom vituellen Raum entfernt)
sowie der Abstand beider Lautsprecher (3 ... 450 cm) zueinander
festgelegt.
Mit dem Regler unten kann man die Auflösung der Berechnung und
Grafikausgabe definieren. Bei 1-cm-Auflösung sind 230-Tausend Punkte
zur Berechnung nötig. Bei geringerer Auflösung wird die Berechnung
spürbar schneller.
Auf der rechten Seite stellt die Grafik mit einem (in der Mitte
wählbaren) Farbsystem die Schalldruckpegel in einem 480 x 480 cm
großen Raum (ohne Wände etc.) dar. Gleiche Farbe bedeutet etwa
gleiche (2-dB-Abstufungen) Schalldrücke.Geht man mit dem Cursor über
das Feld werden weitere Informationen zu dieser Position angezeigt.
Das sind Position (X-Breite, Y-Tiefe), der Abstand vom linken und
rechten Lautsprecher, sowie den relativen Pegel (in Bezug zum
lautesten der beiden Lautsprecher) und den absoluten Pegel in dB.
Mit einem Klick werden die zugehörigen Abstände auch für die
Einzelbrechnung übernommen. Dann wird an dieser Position (wenn
Checkbox angewählt) auch der Pegel im gesamten hörbaren
Frequenzbereich angezeigt.
Diese Einstellungen lassen sich auch speichern und wieder laden.
Volumenkorrektur
Ein Teil davon war früher im Modul Rohrberechnung. Bei der
Berechnung des benötigten Innenvolumens werden folgende Volumen
berücksichtigt:
Akustisches Volumen (direkt aus Lautsprecher-Simulation)
"Volumengewinn" durch Dämmmaterial
Eigenvolumen des Lautsprechers selbst
Zusatzvolumen für Innenstreben, Platten und Weicheteile
Zusatzvolumen durch Reflexrohre bzw. Tunnel
Dieses Modul kann auch direkt aus den Boxenmodulen (geschlossen,
Bassreflex, geschl. Bandpass, ventilierter Bandpass) aufgerufen
werden, dann werden die Daten (Rohrabmaße) direkt übergeben. Nun nur
noch die Gehäusestärke (Boxenwand), Tunnelwandstärke bzw.
Rohrwandstärke (Dicke des Kunststoffs vom Rohr) eingeben.
Auch die Bauweise des Rohres oder Tunnels spielt eine Rolle, hier
kann man aus 8 verschiedenen Bauweisen wählen und so das real
benötigte Innenvolumen bestimmen.
Das neue Innenvolumen wird angezeigt, kann aber auch gleich direkt
in ein gewünschtes Gehäusemodul übernommen werden.
Minimaler
Rohrinnendurchmesser
Dieses Tool kann direkt im Menü vom Hauptfenster aus oder auch aus
den ventilierten Modulen gestartet werden. (Ein Klick auf den
Rohrdurchmesser)
links oben: Minimaler Rohrdurchmesser
Mit Eingabe der gewünschten Werte kann man sich eine Empfehlung
holen, wie groß der Rohrinnendurchmesser mindestens sein sollte.
Abhängig von der Membranfläche, dem Hub und der Tuningfrequenz wird
der minimal empfehlenswerte Innendurchmesser berechnet.
rechts oben: Rohrlängentransformation
Die Rohrlänge eines Bassreflexsystems ist abhängig vom Einbau. Will
man das Rohr anders befestigen, kann man die Länge hiermit
korrigieren. Im Programm wird (wie woanders auch) immer von der
normierten Länge ausgegangen, bei der das BR-Rohr am Ausgang bündig
mit dem Gehäuse abschließt und innen frei hineinragt. (im Bild obere
Darstellung) Das Rohr kann leicht gekürzt werden, wenn es sowohl
innen, also auch außen abschließt. Diese Länge wird auch für
reine Gehäusedurchbrüche ohne Rohr benutzt. (im Bild: Mitte)
Um lange Rohre zu ermöglichen, also das BR-Rohr aus dem Gehäuse
herausragen zulassen, muss es nochmals verlängert werden. Diese
Umrechnung ist vor allem bei kurzen Rohren mit großem Durchmesser
notwendig, da sonst die Tuningfrequenz nicht mehr stimmt. (untere
Darstellung)
Abhängig vom Einbau ändert sich der k-Faktor, der die Verkürzung
abhängig vom Rohrdurchmesser angibt. Er liegt typisch bei 0,732 für
ein Standardrohr (oberes Bild), der auch bei den Simulationen
benutzt wird. Er kann aber je nach Rohrform und Installation
zwischen 0,45 und 2,23 liegen. 2. Bild k= 0,85; 3. Bild k= 0,614
oben Mitte: Rohr-Tunnel-Umrechnung
Will man anstatt eines Rohres einen rechteckigen Tunnel gleicher
Länge benutzen oder umgekehrt, werden hier die entsprechenden
Dimensionen kalkuliert. Auch vom Querschnitt her kann eine Tunnel-
oder Rohrdimension errechnet werden.
Achtung: Eine Veränderung der Rohr-/Tunnelanzahl verändert auch bei
gleicher Gesamtquerschnittsfläche die Abstimmung!
unten: Rohrlängen-Umrechnung
Wurde vom Hersteller eine Rohrlänge bei einem bestimmten
Innendurchmesser angegeben, so lässt sich hier die Rohrlänge bei
einem alternativen Rohr ausrechnen. Je größer der Querschnitt, desto
größer die Rohrlänge. Aber aufgrund des Einbaus verhält sich dieser
Zusammenhang nicht vollkommen linear. Es kann aber auch nach der
linearen Methode (ohne Luftsäulenkorrektur) berechnet werden, da
sich die Ergebnisse bei vielen Rohren und großen Rohrdurchmessern
stark unterscheiden können. Durch die schwingende Luftsäulen hinter
dem Rohr kann ein großes Rohr in der Praxis kürzer ausfallen, das
wird hierbei dann (bei Luftsäulenkorrektur) mit berücksichtigt.
rechts unten IHA:
Um stehende Wellen innerhalb einer Box zu unterdrücken, dann ein
integrierter Helmholz-Absorber berechnet werden. Eine Bohrung in
einer Zwischenwand wirkt wie ein Reflexrohr, dass der stehenden
Welle entgegenwirkt. Unter Vorgabe der Innenlänge (und damit der
störenden Frequenz), dem Volumen werden die Abmaße dieses Lochs
berechnet.
Ermittlung des
Verlustfaktors Ql
Um auch nachzuprüfen, wie dicht sich eine Bassreflex-Konstruktion an
der Simulation befindet, kann man den Verlustfaktor messen, den man
zuvor oft nur abschätzen konnte, z.B. Werte um 10;
1. Thiele-Small-Parameter eingeben (Qts, Qms, Qes, fs)
2. Frequenz des unteren Impedanzmaximums fl messen und eintragen
3. Frequenz des Impedanzminimums fm oberhalb fl messen und eintragen
4. Widerstand am Impedanzminimum Rm messen und eintragen
5. Frequenz des oberen Impedanzmaximums fh messen und eintragen
6. Bassreflexrohr dicht verschließen
7. Impedanzmaximum dieses geschlossenen Systems (Resonanzfrequenz
fc) messen und eintragen
alle Werte werden daraufhin berechnet. Der Quotient aus fb/fm dient
zur Abschätzung der Genauigkeit, er sollte etwa 1 betragen. Die
Abweichung wird dann auch in % ausgegeben. Werte kleiner 5% sind
sehr gut.
Eigenvolumen
Um das Eigenvolumen eines Lautsprechers, also das Volumen, das er
selbst benötigt, zu errechnen, muss man die typischen Abmessungen
eingeben, das Volumen wird dann ausgegeben, bzw. mit "Übernehmen"
kann man den Wert direkt in den Datensatz des derzeitig benutzten
Lautsprechers laden. In Datenblättern wird dieser Wert auch als
Verdrängungsvolumen oder im Englischen als displacement bezeichnet.
Aber aufpassen: Auch das Verschiebevolumen Vd, das sich aus
Mebranfläche Sd und Xmax ergibt, wird manchmal so genannt.
Im Bild stellt der blaue Teil den Schnitt durch die Frontplatte dar.
Alle Werte von d1...d5 sind die jeweiligen Durchmesser. Die Länge s
bzw. deren Breite und Dicke stellt die einzelnen Stege aus
Stahlblech oder Aluminium-Druckguss dar, die den Korb bilden. Das
Volumen hängt auch von der Montage ab. Bei der normalen
Front-Montage, also den Korb von außen auf die Fronplatte zu
schrauben, ist das Volumen kleiner, als wenn man das gesamte Teil
von innen an die Front schraubt, so dass man den Plattenausschnitt
direkt sehen kann. Diese Hinterfront-Montage ist bei einigen
Subwoofern nötig und das komplette Volumen wird mit einem Kreuz an
der Check-Box berechnet.
Zusätzlich wurde auch die Korb-Nach-Außen-Variante mit integriert,
wie sie bei Car-HiFi-Show-Subwoofern des öfteren verwendet wird.
Hier ist das Volumen negativ, da durch die Membran zusätzliches
Volumen zur Box gewonnen wird.
Zusammenschaltung
mehrerer Lautsprecher
Wenn es darum geht, mehrere Lautsprecher oder Boxen
zusammenzuschalten, gibt es neben der klassischen Reihen- und
Parallelschaltung mit zunehmender Lautsprecheranzahl weitere
Möglichkeiten. Schaltet man zu viele Lautsprecher parallel, sinkt
die Gesamtimpedanz zu stark, so dass der Verstärker sie nicht mehr
ansteuern kann. Eventuell kommt es so auch zur Schädigung oder
Zerstörung der Endstufe. Werden zu viele Lautsprecher in Reihe (in
Serie) geschaltet, steigt die Gesamtimpedanz, so dass hier die
maximale Ausgangsleistung zu klein wird.
Vor allem bei 4, 9 und 16 Lautsprechern gibt es Alternativen, bei
denen die Gesamtimpedanz dann gleich der Einzelimpedanz ist.
Es werden hier alle Varianten bei bis zu 50 Lautsprechern berechnet,
bei denen jeder Lautsprecher den gleichen Leistungsanteil erhält.
Die auf dem Bild dargestellte Variante zeigt 6 Lautsprecher, bei
denen jeweils 2 in Reihe geschaltet werden.Die sich daraus ergebenen
3 Gruppen werden dann parallel angeschlossen. Bei einer
Lautsprecher-Impedanz von 6...8 Ohm gerät die Gesamtimpedanz nie
unter 4 Ohm, die z.B. bei Stereo-Heimverstärkern das Minimum
darstellt. Es dürfen bei diesen Zusammenschaltungen generell nur
absolut gleiche Lautsprecher verwendet werden. Das einfache
Parallelschalten von verschiedenen Mehrwegeboxen funktioniert,
jedoch kann es in Einzelfällen zu Impedanz-Minima bei bestimmten
Frequenzen kommen, die je nach Verstärker Probleme machen können.
Das In-Reihe-Schalten von verschiedenen Mehrwege-Boxen sollte man
aber auf jeden Fall unterlassen, da der Widerstand abhängig von der
Frequenz zu stark schwankt und die Induktivität die Hochtonbereich
verändert!
Oben rechts kann man das verwendete LS-Setup auch an ein Weichen-
oder Boxensimulationsmodul senden. Wahlweise (mit angewählter
Checkbox "Sende Z") wird bei Weichenmodulen auch die Impedanz Z aus
dem hier gewählten Wert mit im Zielmodul übernommen.
Bedeutung der Zahlen:
1/1: ein Einzellautsprecher
2/1: zwei Lautsprecher in Serie (Gesamtimpedanz ist dann 2/1, also
doppelt so hoch)
1/2: zwei Lautsprecher parallel (Gesamtimpedanz ist dann 1/2, also
halb so groß)
2/3: jeweils zwei LS in Reihe und drei dieser Gruppen parallel, wie
im Bild dargestellt, die zusammen 2/3 der Einzelimpedanz besetzen,
also 6 Lautsprecher insgesamt
Spulen selber wickeln
Luftspulen lassen sich auch leicht selber wickeln, z.B. wenn keine
geeignete Induktivität zur Verfügung steht. Anhand der Vorgabewerte
Induktivität und Innenwiderstand wird ein typ. Kerndurchmesser und
eine Spulenhöhe vorgegeben. Dazu auch die Anzahl der Windungen und
der Drahtdurchmesser.
Im Bereich von 100 uH bis 1 mH sollten diese Richtwerte akzeptabel
funktionieren. Der DC-Widerstand lässt sich anhand des Lautsprechers
auch abschätzen. Dazu wird nur eine bestimmte Gütenerhöhung
zugelassen.
Standard-Kern: Kerndurchmesser ist doppelt so groß wie die Höhe.
Kleiner Kern: nur für höheren kHz-Bereich nutzen Der Kerndurchmesser
ist viermal so groß wie die Höhe.
Das sind alles nur Richtwerte, man muss beim Wickeln nachmessen und
entsprechend mehr oder weniger Windungen benutzen. Misst jemand
händisch zur Bestätigung die Werte nach, kann er sich aus den
Messwerten auch die Spulen-Induktivität
errechnen lassen, am besten mit einer Serien-Resonanzmessung.
Umrechner
Dieses Modul rechnet z.B. angelsächsische Maßeinheiten (wie oft
gebräuchliche inch, foot, etc.) in das metrische System
(SI-Einheiten) um und umgekehrt. So kann man nun damit auch Angaben
aus Original-Datenblättern von US-Herstellern umrechnen und in die
TSP-Inputmaske eingeben.
Umgerechnet werden Längen-, Flächen-, Volumen- und Masse-Einheiten.
(also alles, was für Lautsprecher nötig ist) Man gibt dazu den Wert
in das jeweilige Fenster ein und wählt die vorgegebene Maßeinheit
aus. Dann erfolgt die Ausgabe in sämtliche anderen Einheiten.
Länge... Volumen
Hier können Längen, Flächen und Volumen ineinander umgerechnet
werden.
Bei der Eingabe der Länge in foot (Fuß) ist, wie sonst in den USA
üblich, die Eingabe in foot und Inch (Zoll) möglich. 10 ft 10
in. sind 130 inch, also ungefähr 10,83 Foot. (12 in = 1 ft.) Ist die
eingebene Länge größer als 1 ft., dann wird neben der mathematischen
auch die US-Darstellung ft/in angezeigt. Wahlweise lässt sich auch
das amerikanische Zoll (inch) in Bruchform eingeben. Also z.B.
anstatt 3,75 dann in die erste Zelle "3" und "3/4" in die zweite.
Der Umrechner versucht auch einen vorgegeben Wert in die Bruchform
zu bringen. Maximaler Nenner ist hierbei 12. ob der Wert genau
erreicht wird oder nur als Näherung, wird durch die ca.-Angabe
(etwa) gezeigt.
Bei den Volumen werden hier nicht nur die Ergebnisse in üblichen
Raummaßen, sondern auch in Trocken- und Flüssigkeitsmaße ausgegeben.
Es gibt Unterschiede zwischen den imperialen (englischen) und
amerikanischen Maßen. Alle Maßeinheiten hier sind US-Einheiten,
nicht imperiale, da die Briten im Zuge der EU-Hamonisierung damals
auf das metrische System umstellen mussten. (und das ist auch gut
so!) z.B. 1 US-Gallone = 3,79 Liter, (1 imp. Gallone = 4,55 Liter)
Pegel:
In diese Tab können Dezibel zu Neper, Sone und
Spannungsverhältnissen ummgerechnet werden. Auch das Verhältnis
(Verstärkung, Dämpfung) von Spannungen (oder äquivalenten
Feldgrößen) und Leistungen (oder anderen Energiegrößen) wird
ausgegeben. Vorsicht, der Anwender sollte wissen, was er hier
umrechnet, damit hier keine absoluten Pegel mit relativen
verwechselt werden! Dabei werden beim Druck, aber auch bei den
Spannungs- und Leistungsfaktoren die üblichen Vorzeichen benutzt:
f (femto) 10 hoch -15 (Billiardstel)
p (pico) 10 hoch -12 (Billiondstel)
n (nano) 10 hoch -9 (Milliardstel)
u (mikro) 10 hoch -6 (Millionstel)
m (milli) 10 hoch -3 (Tausendstel)
k (kilo) 10 hoch 3 (Tausend)
M (mega) 10 hoch 6 (Millionen)
G (giga) 10 hoch 9 (Milliarden)
T (tera) 10 hoch 12 (Billionen)
P (peta) 10 hoch 15 (Billiarden)
Rechts werden dBu, dBm (=dBmW), in Spannungen und zurück wandeln.
Die beiden Ohm-Angaben beziehen sich auf den dBm-Wert links und
rechts. 1 dBu=1 dBm @600Ohm.
Darunter werden Wechselspannungswerte (Urms, Us, Uss) in den
Crestfaktor und zurückgerechnet.
Frequenz, Zeit:
Es können Frequenzen in Periodendauern und Wellenlängen umgerechnet
werden. Auch die Laufzeit von Schallwellen wird hier umgerechnet.
Unten rechts wird errechnet, nach welchem Abstand eine Zylinderwelle
(z.B. eines Line-Arrays) in das einer Punktquelle (Kugelwelle)
übergeht.
Frequenz, Güte:
Hier können aus Mittenfrequenz und Güte die Bandbreite sowie obere
und untere Grenzfrequenz eines schwingenden Systems ineinander
umrechnen.
Masse, Temperatur:
Links werden diverse Masseeinheiten untereinander umgerechnet Rechts
können diverse Temperatur-Einheiten umgerechnet werden.
Interpolation:
Um Punkte auf einer Kennlinie (z.B. Tabellenwerte) zu ermitteln,
kann das über Interpolation geschehen.Bei linearer und
logarithmischer Interpolation sind 2 Stützpunkte (x1, y1, x2, y2)
und ein xi-Vorgabewert nötig, um den Zielwert yi zu ermitteln. Bei
logarithmischer Interpolationd sind nur positive Werte (>0)
möglich.
Quadratische Interpolation (Polynom 2. Grades) benötigt 3 und
kubischer Interpolation (Polynom 3. Grades) 4 Stützpunkte. Die
x1..x4 Vorgaben müssen immer in aufsteigender Reihenfolge definiert
werden.
Mittelwerte aus X1 und X2 werden unten ausgegeben. Der arithmtische
Mittelwert ist der sogenannte "Durchschnitt".
Musik
Links werden Schnelligkeit (Takt) in Zeiten umgerechnet. BPM=beats
per minute, BPS=beats per second. Mit dem rhythmischen Klicken auf
den "Tap"-Button kann man die BPM auch auszählen lassen. Wobei für
eine genaue Messung schon 20 Klicks nötig sind. Mit dem Button oben
kann man den Wert auch zur Umrechnung übernehmen.
Hinweis: Es wird in einem 100ms-Raster emessen. Windows ist kein
Echtzeit-Betriebssystem (RTOS), deshalb kann für die Richtigkeit
nicht garantiert werden.
Rechts werden abhängig vom definierten Kammerton a (üblich 440 Hz)
alle Frequenzen zu den im Hörbereich liegenden Noten berechnet. Es
wird die deutsche und englisch Notation in der Tabelle dargestellt.
Dateigröße:
Um die Größe einer Audiodatei abhängig von Laufzeit und Datenrate zu
bestimmen, kann man den obigen Teil benutzen. Die Datenrate kann
neben direkten Vorgaben (z.B. 320 kbps=kilobit per second) auch die
Datenrate von LPCM-Signalen (unkomprimiert) abhängig von Kanälen,
Samplingrate und Samplingtiefe berechnen. Einige Vorgaben (z.B. CD,
DAT) sind dafür auch vorhanden.
Unten wird die unkomprimierte Bilddateigröße und
Breite-Höhe-Verhältnis eines Bildes berechnet. Dazu sind Horizontal-
und Vertikal-Auflösung in Punkten und das Pixel-Aspect-Ratio
(Verhältnis B-H eines Pixels) nötig. Der DIV-Wert zeigt den
maximalen auf 2 basierenden Teiler (bis max. 256) der Pixelanzahl
ausgegeben. Die meisten Videokomprimieralgorithmen verlangen
mindestens 2 (gerade Zahl), funktionieren aber bei 8 oder 16 besser.
Die Farbtiefe kann 24 bit (3x8 Bit RGB true color), 16 (z.B. YV16)
oder mehr (32..48 bit) z.B. bei HDR betragen.
Zusätzlich kann man sich hier eine Zufallszahl im definierten
Zahlenbereich ermitteln lassen. Maximal sind hier 17 stellige
Dezimalzahlen möglich, was einer 55-Bit-Zahl entspricht.
ADC:
Um gemessenen Spannungswerte von ADCs (Analog-Digital-Converter)
z.B. in Mikrocontrollern zu berechnen, werden hier der Maximalwert
und die Auflösung angegeben. MC-interne ADCs haben oft nur 8, 10
oder 12 Bit, bessere Messsysteme 14 oder 16 Bit. Audiosysteme
samplen üblicherweise mit 16, 20 oder 24 Bit. Maximal sind 32 Bit
möglich. Die Referenzspannung an MCs ist oft die
+5V-Versorgungsspannung. Hat man einen Spannungsteiler davor, der
z.B. die 32,768 V auf 5 V heruntersetzt, kann man auch diese angeben
und den echten Spannungswert erhalten. Also welchen Wert hat man bei
12 V oder umgekehrt.
RMS:
Im Abschnitt "RMS" können diverse Effektivwerte (RMS) oder
Mittelwerte (average) für selbst definierte, periodische Signale
errechnet werden.
Um die Ergebnisse zu verstehen, benutzte ich die folgenden
Gleichungen (Definition) zur Berechnung.
(Eine detaillierte Beschreibung findet man bei Wikipedia.)
Es können (rechts) einige Vorgabesignale benutzt oder selbst ein
Signal definiert werden. Neben dem Maximalwert der Spannung wird der
Signalverlauf in % der Zeit einer Periode sowie in % der
Maximalspannung als Stützstellen definiert.
Der erste Zeit-Wert muss immer bei 0%, der letzte Wert bei 100%
liegen, hier sind nur ganzzahlige Prozentschritte in aufsteigender
Reihenfolge zulässig. Die Spannungswerte dürfen im Bereich zwischen
-100 ... +100% liegen. Dabei sind bis zu 101 Stützstellen (alle
1%-Schritte) möglich.
Ist das Signal nicht durch lineare Funktionen beschreibbar, wie z.B.
die Sinus-Approximation, dann werden die ermittelten Ergbnisse nur
näherungsweise zutreffen.
Rechts kann man aus einigen Vorgabesignalen auswählen. Das speichern
und Laden der Signaldefinition (Tabellenwerte) in eine
BassCADe-Konfigurationsdatei ist ebenso möglich.
DMX:
Im Tab "DMX" wird links eine Zuordnung der DMX-Adresse zu einem
Kanal einer Bank gemacht. Auch die DMX-Adresse zu DIP-Schaltern oder
umgekehrt kann umgerechnet werden. Bei DMX ist eine Auswahl vom
ersten bis zum 512. Kanal möglich. Um bei einkanaligen Geräten auch
den letzten 512. Kanal mit 9 DIP-Schaltern nutzen zu können, wird
hierfür entweder 0 als Adresse benutzt oder dem gesamte Bereich ist
um 1 verschoben. Dann bedeutet DIP=0 Kanal (Adresse) 1, und
DIP=111111111 = 512 Kanal. Diese Verschiebung ist über die Checkbox
rechts oben möglich.
Unten rechts kann eine Definition z.B. für einen LED-Strahler (RGB,
RGBW oder ein anderes Effektgerät) in eine Farbe umgerechnet werden,
die Definition für (R,G,B (W) liegt üblicherweise auf verschiedenen
DMX-Kanälen, jeder hat einen Bereich von 0 ... 255.Wahlweise kann
ein weißer Kanal dazugemischt werden.
Car-HiFi-Verkabelung
Dieses Modul berechnet die nötigen Querschnitte der
Versorgungskabel, die für Car-HiFi-Endstufen gedacht sind. Man kann
bis zu 4 unterschiedliche Endstufen verkabeln, wobei jede bis zu 6
gleiche Kanäle besitzen darf.
1. Schritt Endstufe definieren:
Hier kann man anhand der Gesamtstromaufnahme, der Gesamtnennleistung
oder auch der Sinus-Ausgangsleistung (RMS) pro Kanal (1...6-Kanäle)
und einem abgeschätzten Wirkungsgrad den Strom festlegen. Mit einem
Doppelklick auf die Box kann auch ein Name vergeben werden.
2. Kabellängen festlegen:
Wird mehr als eine Endstufe verwendet, wird ein Verteiler definiert.
Alle Längen werden für jedes Kabel eingetragen. Die einzelnen
Verstärkerangaben können einzeln in Dateien gepeichert werden. Auch
das Speichern der gesamten Konfiguration (jeder Verstärker, alle
Kabel und Sicherungen) ist möglich. Damit werden auch die
Spannungsabfälle berechnet, die auch von der Masseverkabelung
abhängen.
Aus den Summenströmen wird dann der jeweilige Querschnitt nach DIN
errechnet. (mit Tipp oder Auto-Tipp)
Mit Grenzauslegung wird das Kabel und die Sicherung bis zum
Maximum ausgenutzt, besser ist eine Reserve, um schnelle Sicherungen
nicht auszulösen. Angenommen wird Gruppe 2 mit mehrere gleichzeitig
verlegten Leitungen in einem Kanal.
Nun kann man die einzelnen Querschnitte, die Kabelanzahl und auch
den Sicherungswert variieren, also Kabelquerschnitt z.B. erhöhen.
Wird dabei eine Normabweichung oder Stromüberschreitung
festgestellt, erscheinen rote Ausrufezeichen und in der Statusleiste
unten steht der Grund.
Elektronikmodule
Seit Version 3.4.4 gibt es diverse Elektronikmodule. Diese können
über das Menü aufgerufen werden.
1. RC-Filter
In diesem Modul können diverse einfache, passive RC-Filter
(Tiefpass, Bandpass, Hochpass, RIAA-Filter) berechnet und simuliert
werden.
Zuerst wird rechts der Filter-Typ ausgewählt, dazu wird der passende
Schaltungsteil angezeigt.
Möglich sind:
-RC-Tiefpass: RC-Standard-Filter, um höhere Frequenzen zu dämpfen
-RC-Hochpass: RC-Standard-Filter, um tiefe Frequenzen zu dämpfen
-RCR-Tiefpass: Standard-Filter inkl. Spannungsteiler (z.B. vor
ADC_Eingängen)
-RCR-Hochpass: Standard-Filter mit nachfolgendem Spannungsteiler
-RC-RC-Tiefpass: Zwei direkt nacheinandergeschaltete RC-Tiefpässe
für stärkere Dämpfung
-CR-CR-Hochpass: Zwei direkt nacheinandergeschaltete RC-Hochpässe
für stärkere Dämpfung
-CRRC-Bandpass: Hochpass mit nachgeschaltetem Tiefpass
-RCCR-Bandpass: Tiefpass mit nachgeschaltetem Hochpass
-RIAA-Standard: ideales Widerstandsnetzwerk zur Phono-Entzerrung
-RIAA real: Widerstandsnetzwerk zur Phono-Entzerrung mit Bauteilen
der Nachbarstufen
Rechts unten kann man wählen, was simuliert werden soll:
-G(f) ist der Frequenzgang (Bode-Diagramm) wahlweise (°-Checkbox)
mit Phasenlage *
-steigende Flanke (Sprungantwort) mit konstantem (0 ... 10) Tau (Tau
ist die Zeitkonstante, die R*C bei den Standardfiltern entspricht)
-steigende Flanke (Sprungantwort) mit wählbarem Zeitverlauf (Bereich
10 us ... 10 s)
-fallende Flanke (Sprungantwort) mit konstantem (0 ... 10) Tau
-fallende Flanke (Sprungantwort) mit wählbarem Zeitverlauf (Bereich
10 us ... 10 s)
-Sinuskurve wählbarer Frequenz als Eingangssignal (basierend auf
einer Periode)
-Sinuskurve wählbarer Frequenz als Eingangssignal mit wählbarem
Zeitverlauf (Bereich 10 us ... 10 s)
Es sind nicht bei allen Filtertypen alle Simulationen implementiert.
Der Cursor zeigt beim Fensternamen die jeweiligen Koordinaten in X-
und Y-Richtung.
Wird die linke Maustaste gedrückt, wird der Kurvenwert selbst
(Spannung, Pegel) an der gewählten X-Position angezeigt.
* Bei dieser Simulation kann man auch mehrfach
nacheinandergeschaltete, entkoppelte Filter simulieren.
Dazu über den Export-Button rechts der ersten Filter exportieren.
Mit "gespeicherten Verlauf als Eingang" lässt sich dann der
gespeicherte zusammen mit dem derzeit selektierten simulieren.
Bis zu 12 dieser Iterationsschritte sind machbar. Im Hauptfenster
werden diese einzeln aufgelistet.
Der reine Export kann mit der Checkbox "Filterexport" parallel
angezeigt werden.
Über die Scrollbar kann gewählt werden, welche Bauteilwerte oder
Grenzfrequenzen etc. vorgegeben oder berechnet werden.
Die Eingangsspannung Uinp ist der Spitzenwert, Urms der
AC-Effektivwert, über die Checkbox kann man wählen, welchen man
vorgeben will.
Links werden dann die zugehörigen Bauteilwerte anzeigt. Man kann
diese direkt oder indirekt ändern und die Simulation unten wird
angepasst.
Mit einem Doppelklick auf die unterstrichenen Einheit hinter dem
Eingabefeld kann diese verändert werden. (u bedeutet Mikro)
RIAA:
Als spezielles Filter ist ein passives RIAA-Netzwerk vorgesehen.
Dieses erlaubt, die Schneidkennlinienentzerrung von
Schallplattenspielern vorzunehmen.
Grundlage für die Referenzkurve ist, wie von der RIAA definiert, ein
Verlauf mit den Zeitkonstanten 3180 us, 318 us und 75 us.
Da sich im Netzwerk die Zeitkonstanten untereinander beeinflussen,
ergeben sich effektive (gerundete) 750 us, 318 us und 109 us für
diese Beschaltung.
Diese Referenzkurve lässt sich, wenn eine der beiden RIAA-Filter
gewählt wurde, durch die Checkbox zum Vergleich mit ausgeben.
RIAA-Standard ist das reine RC-Netzwerk, RIAA-real enthält wahlweise
das Auskoppel-C (C0) der vorherigen Stufe und den Eingangswiderstand
R3 der nachfolgenden Stufe.
Diese beeinflussen den Verlauf vor allem im unteren Frequenzverlauf.
Mit gedrückter Maustaste wird dann neben dem Pegel auch die
Abweichung zur Referenzkurve ausgegeben.
Mit dem Tipp-Button kann man bei beiden RIAA-Filtern und zwei
gleichen, nacheinandergeschalteten RC-Filtern basierend auf der
Grenzfrequenz evtl. bessere Ergebnisse erzielen. Um eine geringe
Abweichung zu erhalten muss C0 ausreichen groß sein, je kleiner R1
desto größer. Auch ein großes R3 hilft, der sollte mindestens 10 mal
größer als R1 sein, um seinen Einfluss im Hörbereich > 20 Hz
gering zu halten.
Diese Einstellungen lassen sich auch speichern und wieder laden. Die
dargestellte Simulation (Zeit/Frequenz) kann auch in eine Textdatei
exportiert werden.
2. Röhrenverstärker
Hier wird eine Verstärkerstufe mit einer Elektronenröhre (Triode,
Pentode) berechnet.
Oben rechts wird anhand der Röhrenparameter (Steilheit S) mit sich
ergebenen Innenwiderstand die Verstärkung oder der Durchgiff
errechnet. (Röhrengleichung nach Barkhausen) Dazu ist die zu
berechnende Größe auszuwählen: Steilheit S, Innenwiderstand Ri oder
Durchgriff D.
Die Spannungsverstärkung µ hängt direkt mit dem Durchgriff D
zusammen, aus S und Ri ergeben sich also immer µ und D. Will man die
notwendige Steilheit errechnen lassen, wird neben dem
Innenwiderstand nun entweder der Durchgriff D eingegeben, (Kreuz bei
Spannungsverstärkung) oder will man die Verstärkung vorgeben, dann
ohne Kreuz bei der Spannungsverstärkung.
Für die Berechnung der Verstärkerstufe werden nun alle Daten
eingegeben: Die Versorgungsspannung +U0 ist die reine Gleichspannung
zur Versorgung vor dem Anodenwiderstand. Anhand der Röhrenkennlinie
wählt man den Anodenstrom Ia (typ. 5 mA) bzw. Anodenwiderstand Ra
(typ. 100 kOhm) worauf sich eine niedrige Anodenspannung
(typ.100 V) ergibt. Die Verlustleistung durch diesen Spannungsabfall
im Anodenwiderstand wird ebenfalls ausgegeben.
3. Operationsverstärker
Hier wird eine Verstärkerstufe mit einem OPV berechnet. Nach der
Auswahl, ob die nichtinvertierte oder invertierte Beschaltung
benutzt werden soll, kann man links wählen, welche 3 der 5 Parameter
man vorgibt, Eingangsspannung U1, Ausgangsspannung U2, Widerstand
R1, Widerstand R2 oder die Verstärkung. Die Spannung kann in mV oder
Volt eingegeben werden, die Widerstände in Ohm oder Kiloohm. Bei der
Verstärkung kann der Faktor direkt oder als Dezibel-Wert angegeben
werden. Dazu wird jeweils auf die Einheit hinter dem Feld
doppelgeklickt.
Auch die Berechnung eines Differenzverstärkers mit ein, zwei oder
drei OP-Stufen ist möglich.
Zur Abschätzung der maximalen Verstärkung oder der maximalen oberen
Grenzfrequenz kann das rechte unter Feld benutzt werden. Dazu werden
die OPV-Parameter B1-Bandbreite und Leerlaufverstärkung (open
loop-gain) herangezogen
4. Standard-Anwendungen (Elektronik)
Hier können einige häufig genutzte Anwendungen wie die
Berechnung von LED-Vorwiderständen, die Gleichrichtung und
Siebung nach einem Trafo, Auslegung eines einstellbaren Stabi (wie
z.B. LM317) und diverse Multivibratorschaltungen berechnet
werden.
4.1 LED-Vorwiderstand
Der zu berechnende Parameter wird links ausgewählt, dieser wird dann
aus den anderen errechnet. Zuerst wird der LED-Typs ausgewählt und
so die Flussspannung (forward-voltage) und der LED-Laststrom
vorgeben. (Der Strom nur, wenn er nicht errechnet werden soll. Aus
der Versorgungsspannung , der Anzahl der Dioden (wie z.B. im Bild 2)
und dem Lasstrom üblicherweise der Widerstand R. Mit dem Button
"max?"wird die maximal mögliche Anzahl von LEDs abhängig von der
Versorgungsspannung und der Flussspannung ausgewählt.
Zusätzlich werden die Verlustleistung im Widerstand, die
aufgenommene Leistung der Diode und die Gesamtleistung errechnet.
4.2 Trafo-Netzteil
Oben kann aus der Wechselspannung (AC) die maximale erzielbare
Gleichspannung (DC) bei der Gleichrichtung berechnet werden. Die
Brückengleichrichtung (Graetz) mit 4 Dioden ist dabei Standard,
optional wäre hier auch die Einweggleichrichtung bei kleinen Lasten
möglich.
Im unteren Teil kann man anhand der Lasten und des zulässigen
Spannungseinbruchs die Größe der Siebkapazität bestimmen.
Da der Verlauf je nach ohmscher Last (Abfall als e-Funktion),
Konstantstrom (linearer Abfall) und konstanter Leistung (z.B.
DCDC-Wandler, quadratischer Abfall) unterschiedlich ist, werden sie
hier für genauere Bestimmung unterschieden. (Der Verlauf bei
konstanter Leistung ist dabei nur näherungsweise möglich.)
Der Spannungsverlauf einer halben Periode wird dazu auch grafisch
rechts dargestellt. (Bei Einweggleichrichtung ist dann die volle
Periode zu sehen.)
Bewegt man die Maus über die zeitliche Simulation werden weiter oben
die genaue Cursorposition (phi, Zeit, Spannung) und Kurvenwert an
der X-Zeitposition angezeigt.
4.3 Einstellbarer Spannungsregler
Hier kann der klassische LM317-Spannungsregler ausgelegt werden. Der
gesuchte (zu ändernde) Wert (meist R2) wird ausgewählt, die anderen
eingegeben Das Widerstandsverhältnis bestimmt die Ausgangsspannung.
Ein Doppelklick auf den unterstrichenen Text mit dem
Widerstandsverhältnis ruft das entsprechende Modul mit empfohlenen
Widerstandsvarianten auf.
R1 sollte um 200 Ohm, aber unter 1 kOhm sein. Der Widerstand R2 kann
sowohl in Ohm als auch in Kiloohm ein- oder ausgegeben werden. Zum
Abändern der Einheit ist ein Doppelklick auf den Text der Einheit
nötig.
Die beiden Schieberegler für Referenzspannung und Leckstrom
simulieren die Toleranzen, die laut Datenblatt beim LM möglich sein.
Die negative Variante mit dem LM337 unterscheidet sich nur in der
Beschaltung und dem Vorzeichen der Spannung, die Berechnung erfolgt
nach dem gleichen Prinzip.
Die Grundberechnung für den LM317 funktioniert auch mit ähnlichen
Reglern wie z.B. LM117, LM217, LM1084-ADJ, LM1085-ADJ,
LM1086-ADJ, LM-1117-ADJ, LP3965.
Die Grundberechnung für den LM337 funktioniert auch mit ähnlichen
Reglern wie z.B. LM137, LT137A, LT337A.
4.4 Multivibrator
Um einen Takt im Bereich von einigen Hertz bis in den Kilohertz/
(oder gar einigen MHz) zu erzeugen, können hier einfache bistabile
Multivibratoren ausgelegt werden. Hier stehen mehrere Optionen zur
Verügung. Zu beachten sind aber die großen Toleranzen, die bei
diesen Schaltungen auftreten können, das liegt neben ungenauen
Kapazitäten am Einfluss der Schwelle der aktiven Bauteile.
4.5 Zener-Diode (Z-Diode)
Um eine Spannungsbrenzung durchzuführen wird einfach eine Z-Diode
benutzt. Die Eingangsspannung ist höher, die Z-Spannung entspricht
der Ausgangsspannung. Der dabei entstehende Spannungsabfall muss
durch einen Widerstand ausgeglichen werden. Der Wert hängt sowohl
vom kleinsten, als auch vom größten Laststrom ab. Oft ist das
Problem die notwendige Verlustleistung des Widerstands oder der
Z-Diode.
Man kann für die minimalen und den maximalen Fall definieren, ob ein
Widerstand oder ein konstanter Strom als Last betrachtet werden
soll. Dann kann man sich mit einem Klick auf den Button "R1" eine
Empfehlung für die Größe dieses Längswiderstands R1 geben lassen.
Dieser R1 begrenzt auch den Laststrom, der maximale Laststrom ist
der, bei dem die Ausgangsspannung die Z-Spannung nicht
unterschreitet.
4.6 Reale Stromversorgung
Um den Innenwiderstand einer Spannungsquelle oder die
Ausgangsspannung bei verschiedenen Belastungen zu ermitteln, kann
dieses Tab benutzt werden. Über die Scrollbar kann ausgewählt
werden, welche Werte man definieren will. Der Rest wird berechnet.
U0 ist die Leerlaufspannung also die Maximalspannung ohne Last. Isc
ist der Kurzschlusstrom, das ist der (evtl. theoretische) maximal
mögliche Strom, bei dem die Ausgangsspannung 0V beträgt. Ri ist der
sich ergebene Innenwiderstand der Spannungsquelle.
UL1 ist eine beliebige Lastspannung, die durch einen Lastwiderstand
RL1 entsteht und wobei der Strom IL1 fließt. UL2 ist eine von UL1
abweichende Lastspannung mit RL2 und IL2.
Mit einem Doppelklick auf die unterstrichene Einheit kann jede
Spannung zwischen V und mV, jeder Strom zwischen A und mA und jeder
Widerstand zwischen mOhm, Ohm und kOhm angegeben werden.
4.7 Kondenastor-Entladung
Zusätzlich zur Gleichrichtung der Wechselspannung kann man sich in
diesem Tab die Entladekurve eines Kondensators, der auf die
Startspannung U0 aufgeladen ist, simulieren.
Die Entladung kann dabei wahlweise
1. über Widerstand und Konstantstrom oder
2. (angewählt mit Checkbox Konstante Leistung PL) über eine
konstante Leistung (z.B. DC-DC-Wandler) erfolgen.
Ri ist der Innenwiderstand der Spannungsquelle, die einen Einfluss
auf die echte Startspannung am Kondensator hat.
Je größer die Kapazität C oder der Lastwiderstand RL, desto
langsamer die Entladung. Je größer der Laststrom oder die Leistung
desto schneller.
Die Spannung über Zeit ist in der Grafik rechts sichtbar. Rechts
kann man mit der Scrollbar den darzustellenden Zeitbereich zwischen
1 us und 100 s auswählen.
Bewegt man die Maus über die zeitliche Simulation werden weiter oben
die genaue Cursorposition (Zeit, Spannung) und Kurvenwert an der
X-Zeitposition angezeigt.
UCmax ist die maximale Spannung am Kondensator, bestimmt durch U0
und die initiale Last.
Imax (on) ist der Maximalstrom, der beim Zuschalten (Aufladen)
begrenzt durch Ri fließt.
Imax (off) ist der maximale Strom beim Entladen der Kapazität.
Q ist die Ladungsmenge in Coloumb und E die gespeicherte Energie in
Joule.
5. Widerstände
Dieses Modul bietet mehrere Funktionen:
4.1. Beschriftung von SMD-Widerständen werden in echte Wert
"übersetzt"
4.2. Farbmarkierung von Hole-Thru-Widerständen werden in Wert und
Toleranz überführt.
4.3. Berechnung von bis zu 3 Widerständen bei Parallel oder
Serienschaltung.
4.4. Ohmsches Gesetz: Umrechnen von Spannung, Strom, Widerstand und
Leistung
4.5. Widerstandverhältnis: Geeignete Widerstandspaarungen werden
anhand des vorgegebenen Widerstandsverhältnisses herausgesucht.
4.1. Neben "0" können drei- und vier-stellige Kombinationen
eingegeben werden, z.B. 102, 1001, 01B, der korrekte Wert, hier
jeweils 1 kOhm wird ausgeben.
4.2. Auf dem Thru-Hole-Widerstand sind Farbringe oder
Farbmarkierungen links beginnend aufgetragen. Um mit der richtigen
Seite zu beginnen, sind alle Ringe eher links nach gestellt oder der
letzte, rechte Ring besitzt einen größeren Abstand.
Nach Auswahl der Anzahl von Farbringen (3...6) wird unten durch
Auswahl mit den Auf-Ab-Stellern die genaue Kodierung angegeben.
Widerstandswert und Toleranz werden dann ausgegeben.
4.3. Serien-, Parallelschaltung:
Zuerst wählt man, ob man 2 oder 3 Widerstände parallel oder in Reihe
geschaltet berechnen möchte. Dann selektiert man, ob man dem
Gesamtwert (total) oder einen Teilwiderstand errechnet haben möchte.
Durch anklicken der jeweiligen Einheit, kann man jeweils zwischen
Ohm, kOhm und MOhm umschalten.
Hinweis: Um mehr Stellen nach dem Komma zu erhalten, einfach bei den
Eingabewerten mehr angeben. (Also lieber "10,00" angeben anstatt
"10" um auch beim Ergebnis zwei Stellen mehr zu erhalten.)
4.4. Ohmsches Gesetz: Hier kann man 2 Größen (Spannung, Strom,
Widerstand und Leistung) in die jeweils anderen beiden Größen
umrechnen. Dazu zuerst mit dem Schieberegler auswählen, welche Werte
man vorgeben und welche man berechnen kann. Die jeweils zu
berechnenden Werte werden ausgegraut. Durch anklicken der jeweiligen
Einheit, kann man diese umschalten.
4.5. Widerstandverhältnis: Hier werden geeignete
Widerstandspaarungen anhand des vorgegebenen Verhältnisses
herausgesucht.
Erste Möglichkeit ist direkt aus einem Spannungsteiler oder einem
vorgegebenen Verhältnis. Dabei wird aus dem gewünschten
Spannungsverhältnis (Vorgabe 25,5 -> 5,0 V, also 5,1) das
Widerstandsverhältnis (hier 4,1) errechnet und anhand der R1-Dekade
der zugehörige R2 bestimmt. Hier kann zwischen E24 und E96-Reihe
(oder beide) ausgewählt werden. In der Tabelle unten werden dann
alle Widerstandswerte von R1 mit zugehörigen R2 ausgegeben, entweder
nach Größe oder sortiert nach Abweichung vom Zielwert beginnend mit
der kleinsten. In der Tabelle erscheint auch die Summe (R1+R2) des
Widerstandes und die Leistung des größeren Widerstandes bei der
angegebenen Spannung, der die größere Leistung besitzt.
Als zweite Variante kann das Widerstandsverhältnis als Teiler z.B.
9/4 (=2,25) angegeben werden. Eine Leistungsberechnung ist dann
nicht möglich.
Als 3. Variante gibt man das Widerstandsverhältnis direkt und die
Spannung über beide Widerstände an. Mit dem 1/x-Button wird der
Reziprokwert des Widerstandsverhältnis als Vorgabe verwendet. (also
z.B. bei 9/4=2,25 dann 4/9=0,444)
6. NTCs
Hier können Thermistoren / NTCs (Negative Temperature Coefficient
resistors) berechnet werden, also temperaturabhängige Widerstände.
Die Umrechnung erfolgt auf Basis des Beta- (Anstieg) und R0-Wertes
(Widerstand bei 25°C). Im linken Teil kann man Widerstände,
Spannungen in Temperaturen und umgekehrt umrechnen. Auch die
Umrechnung der Spannung anhand eines Spannungsteilers bzw. auch des
ADC-Wertes an einem Mikrocontroller-Eingang ist möglich. Das
Ergebnis wird dann grafisch ausgegeben, wahlweise mit linearer
(Voreinstellung) oder logarithmischer Ordinate.Die grafische Ausgabe
vor allem der Spannung hilft einen sinnvollen Wert für den
Widerstand am Teiler festzulegen. Zu beachten ist, dass eine zu
große Verlustleistung im NTC zu einer Eigenerwärmung führt und damit
die Messung verfälscht.
In der Tabelle links kann abhängig von den beiden "Reglern" in
1-Grad-Schritten der NTC-Widerstand, die sich ergebene Spannung als
Spannungsteiler und der ADC-Wert abhängig von den Einstellungen
rechts oben berechnet. Die untere Temperatur wird am linken (-60°C
... 0°C) und die obere (80°C ... 200°C) am rechten "Regler"
festgelegt. Beim ADC können 8 ..20 Bit Auflösung definiert werden,
typisch sind bei Microcontrollern 8, 10 oder 12 Bit.
Die Tabelle kann über den Speichern-Button als Textdatei auch
exportiert werden. Als bcdcfg-Datei können die Einstellungen in
diesem Fenster gesichert werden.
7. Kondensatoren
7.1. Hier kann die Gesamtkapazität von parallel oder in Reihe
geschalteten Kodensatoren bestimmen.
7.2. Kennzeichnung von Kondensatoren
7.3. Ersatzkapazitäten
7.4. Berechnung von Blindwiderständen von Spulen und Kondensatoren
7.1. Serien-, Parallelschaltung:
Zuerst wählt man, ob man 2 oder 3 Kondensatoren parallel oder in
Reihe geschaltet berechnen möchte. Dann selektiert man, ob man dem
Gesamtwert (total) oder eine Teilkapazität errechnet haben möchte.
Durch anklicken der jeweiligen Einheit, kann man jeweils zwischen
pF, nF und uF umschalten.
7.2. Kennzeichnung von Kondenstoren
Kryptische Aufdrucke werden in den realen Wert evtl. mit Toleranz
und Maximalspannung überführt.
7.3. Ersatzkapazitäten
Im mittleren Teil kann man Alternativen für eine Wunschkapazität
errechnen lassen. Dazu wird neben dem nächsten Normwert auch aus
diversen Kombinationen parallel oder in Reihe-geschalteter (in
Serie) Standard-Kondensatoren berechnet, die nahe am Zielwert
liegen. Durch anklicken der jeweiligen Einheit, kann man jeweils
zwischen pF, nF und uF umschalten.
Mit der Anzahl an Dekaden (1...3) kann man die
Berechnungkombinationen einschränken. Mit der Voreinstellung 2
Dekaden werden neben allen Normwerten einer Dekade (z.B. 1,2 nF ...
10 nF) auch die nächste Dekade (120 pF ... 1 nF) bei
Parallelschaltung) durchsucht.
7.4. Impedanz und Blindwiderstände
Hier kann der komplex imaginäre Widerstand von Kondensatoren
zusammen mit Widerständen und Spulen berechnet werden. Dafür steht
als Beschaltung der Serienschwingkreis und der Parallelschwingkreis
zur Verfügung. Die Berechnung erfolgt mit dem Widerstand R, der
realen Spule bestehend aus Induktivität L und dem Innenwiderstand Ri
sowie der Kapazität C. Eine Berechnung mit Widerstnad R=0 oder
Induktivität L=0 bzw. Ri=0 ist ebenso möglich. Durch anklicken der
jeweiligen Einheit, kann man jeweils zwischen den verschiedenen
Einheiten umschalten. Mit dem Button "Res" wird die Resonanzfrequenz
(wenn L, C >0) berechnet. Hier ist der Imaginäranteil des
komplexen Widerstands Null. Ausgegeben wird die Impedanz (Betrag des
komplexen Widerstands) der Phasenwinkel phi, der Leistungsfaktor
cos(phi) sowie die beiden Anteile des Widerstandes also Real- und
Imaginärteil von Z. Will man ohne den Spulenteil berechnen: Mit dem
Button X werden beide Werte je nach Schwingkreis auf den
entsprechend großen oder kleinen Wert gesetzt. Das gleiche gilt für
den Widerstand R.
8. Leiterplatte
Dieses Modul wurde größtenteils aus meiner Software PCBtherm
übernommen und in BassCADe integriert. Im oberen linkten Teil können
Leiterbahnbreiten anhand von zulässiger Erwärmung und Strom
ausgerechnet werden. Dazu wird das Modell der weitverbreiteten
IPC-2221A verwendet.
Es gilt für:
Temperatur-Anstieg: 10...100 K
Kupfer-Dicke 1...3 oz (30...110 um)
Breite bis 0,4 inch / 10,2 mm
Dauerstrom bis 35 A
Dazu wählt man, welche Größe berechnet werden soll, üblicherweise
ist das die Leiterbahnbreite. Nun trägt man die (höchste)
Umgebungstemperatur und maximal zulässige Erwärmung ein. Diese
Maximaltemperatur darf tg-10 K nicht überschreiten. Die Kupferdicke
(meist 35 oder 70 um) und der Strom bestimmen nun die Minimalbreite.
Die Länge der Leiterbahn ist nun relevant für den Spannungsabfall.
Dieser wird zusätzlich zum Widerstand, der auftretenden
Verlustleistung und dem Spannungsabfall rechts daneben angezeigt.
Weiterhin wird auch die Kupferdicke im amerikanischen Format, die
Temperaturdifferenz, der Leiterbahnquerschnitt sowie die Stromdichte
ausgegeben. Zusätzliche zu IPC-Norm für Dauerströme kann für
kurzzeitige höhere Ströme eine energetische Betrachtung gemacht
werden. Dazu wird die aus der Energie (Leistung und Zeit), die durch
den Strom entstehende Erwärmung der Kupfermasse betrachtet.
Im unteren Teil werden Anzahl und Abmessungen von Vias
(Durchkontaktierungen) abhängig vom Strom berechnet. Dazu wählt man,
welche Größe berechnet werden soll, üblicherweise ist das die Anzahl
oder der Bohrdurchmesser.
Rechts wird der Mindestabstand von Leiterbahnen abhängig von der
Spannung betrachtet. Man wählt die zu berechnende Größe aus,
üblicherweise ist das der Abstand abhängig von der Spannung.
9. Bauteilkühlung
In diesem Modul wird die Wärmebetrachtung von Bauteilen auf der
Leiterplatte und an Kühlkörpern gemacht.
Links wird das für ein SMD-Bauteil berechnet. Meist ist die maximale
Umgebungstemperatur vorgegeben. Nur die thermischen Widerstände
Rthja (junction to ambiant) und Rthjc (junction to case) bestimmen
die Temperaturunterschiede abhängig von der Verlustleistung im und
am Bauteil. Man wählt meist aus, ob man die Verlustleitung im
Bauteil oder die entstehende Silizium-Temperatur berechnet haben
möchte. Bestimmte Gehäuse haben spezifische Rthja-Werte, diese kann
man sich für die Standard-Bauformen oben unter "SMD-Gehäusetyp"
auswählen (wenn rthja nicht berechnet werden soll). Im Datenblatt
des Bauteils steht der Wert. Abhängig von der zulässigen
Temperaturerhöhung ergibt sich eine Verlustleistung und umgekehrt.
Der Temperaturgradient im Gehäuse (jc) wird auch ausgegeben, da auch
hier zu große Werte die Lebensdauer (Zyklenfestigkeit) reduzieren
können.
Mittig wird die Betrachtung für Standard-Bauteile wahlweise mit oder
ohne zusätzlichen Kühlkörper gemacht. Für normale Bauteile ohne
Kühlfläche wird auch hier der Rthja benutzt ("benutze Kühlkörper"
deaktiviert). Die Temperaturdifferenz zwischen Silizium und Umgebung
wird durch den thermischen Widerstand Rthja2 (junction to ambiant)
und der Verlustleistung im Bauteil bestimmt. Mit Kühlfläche
("benutze Kühlkörper" aktiviert) werden nun zuerst mehrere
thermische Widerstände eingegeben: Rtjc2 (Widerstand
junction-to-case vom Silizium im Bauteil nach außen) Dieser Wert
steht im Bauteil-Datenblatt.
Rtch (Widerstand case-to-heatsink zwischen Bauteil und
Kühlkörper) Durch Anschraubung, Wärmeleitpaste oder
Isolierscheiben wird dieser Werte beeinflusst.
Rthha (heatsink to ambient) thermischer Widerstand vom
Kühlkörper selbst. Je größer dieser, desto kleiner der Wert.
Rechts kann man berechnen, wie schnell eine bestimmte Masse (auch
über die Vorgabe des Volumens) abhängig vom Material (sp.
Wärmekapazität) mit einer Leistung von einer Starttemperatur auf
eine höhere Temperatur aufgeheizt werden kann. Das kann bei Kupfer-
und Alu-Külkörpern ohne Wärmeableitung und Abstrahlung bei der
Dimensionierung helfen. Mit Effektivität kann man hier aber auch
einen Teil der Wärmeabfuhr mit betrachten.
10. Kabel/Leitung
Im unteren Teil ist die Umrechnung von Durchmessern, Querschnitten
und diversen amerikanischen Angaben möglich. Als Eingabe bei großen
Kabel ist bei AWG sowohl 3/0 als auch 000 möglich. Links wird die
Vorgabe ausgewählt, z.B. 16 AWG, eine Leitung. rechts sieht man,
dass das einer Leitung 1,31 mm²
(Angabe Anzahl darunter) entspricht. Ist "Anzahl" ausgewählt wird
nicht der Durchmesser oder Querschnitt, sondern die Anzahl
notwendiger Drähte, z.B. bei 0,35 qmm wären 4 (rechnerisch 3,7)
nötig.
Auch das Zusammenfassen ist möglich: also 3 Kabel AWG 12 sind 1
Kabel welchen Durchmessers oder Querschnitts?
Oben 1. Lautsprecherkabel-Verluste
Von Version 3.3 bis 3.4.3 war diese Berechnung im Modul
"Zusammenschalten" enthalten. Man kann hier den Lautstärkeverlust
durch die Lautsprecherkabel berrechnen lassen.
Anhand des Lautsprechers, der Leistung, der Kabellänge wird der
minimale Querschnitt errechnet und der Verlust in dB bei einem
gewählten Kabel.Der Lautsprecherwiderstand erhöht die Einbaugüte
Qtc, verändert also die Bassabstimmung. Zusätzlich führt der
Spannungsabfall über das Kabel zu einem Pegelabfall. Je niedriger
die Impedanz des Lautsprechers, je dünner oder länger das Kabel umso
größer ist dieser Verlust. Der unten ausgegbene Minimalwert darf
aber keinesfalls unterschritten werden, da dieser zur Überlastung
des Kabel führt.
Oben 2. Leitungsverluste
Eine ähnliche Berechnung zu den Kupferverlusten ist im zweiten
Reiter allgemein für Leiter möglich. Abhängig vom Material (auch
Aluminium etc.) und dem sich daraus ergebenen elektrischen Leitwert,
dem Querschnitt und der Länge wird der zugehörige Widerstand
berechnet.
Die Checkbox "x2" wird bei Doppel-Leiterkabel benutzt, wenn ein
Kabel mit 10 m benutzt wird, so dass der Hinweg und Rückweg mit je
10 m also 20 m Gesamtlänge zu Buche schlagen. Durch anklicken der
Einheit kann hier zwischen Ohm und Milliohm ausgewählt werden.
Zu diesem Widerstand wird dann rechts abhängig von
Versorgungsspannung und Strom der Spannungsabfall und
Leistungsverlust errechnet.
Oben 3.
Unter "Kabelkapazität" wird der Zusammenhang zwischen oberer
Grenzfrequenz und Kabelkapazität betrachtet. Je größer die
spezifische Kapazität, je länger das Kabel und je höher der
Widerstand des Senders, desto geringer wird die erreichbare
Bandbreite (0...fgo). Die Leitungsinduktivität wird hier ignoriert.
Hier können 3 verschiedene Kabeltypen berechnet werden, einfache
Koaxialkabel wie sie z.B. als Cinchleitung im Heim-HiFi eingesetzt
werden, dann die Doppelader ohne Schirmung (z.B. Lautsprecherkabel)
und das symmetrische Schirmkabel, wie es für z.B. bei Mikrofonkabeln
im Studio- oder PA-Bereich verbreitet ist. Bei längeren Kabeln (z.B.
35 m) kann man ein Mikrofon mit hoher Impedanz (z.B. 5 Kiloohm)
nicht mehr betreiben, da die obere Grenzfrequenz den Sprachbereich
bereits einengt. Die erreichbare obere Grenzfrequenz muss immer
deutlich über 20 kHz liegen, da es hier bereits zu einer stärkeren
Phasenverschiebung kommt, die auf einer Bühne mit mehreren
Mikrofonen ebenso zu Problemen führen kann.
11. Steckerbelegung
Hier werden die standardisierten und weitverbreiteten Belegungen von
Steckern dargestellt. Dazu wird in der Auswahlliste links der
mechanische Steckertyp ausgewählt, z.B. DIN-5 180°. Der Stecker wird
nun mit Pinning unten gezeigt. Rechts kann man nun mit den
Pfeiltasten den Anwendungszweck auswählen. Für das Beispiel gibt es
2 verschiedene Anwendungen. Rechts unten wird dann die zugehörige
Pinbelegung dargestellt.
